Горизонтальная полоса на экране телевизора

Причины появления вертикальной полосы на экране телевизора

Обычно она вызвана потерей надежного контакта LCD-матрицы с платой, отвечающей за формирование изображения на экране. При этом контакт может исчезнуть из-за механического повреждения шлейфа или же окисления его контактов. Также могут окислиться элементы поверхностного монтажа (SMD), установленные на шлейфе.

Самая простая проблема для устранения неполадок и исправления — это тот, который включает в себя входной сигнал. Если это не решит проблему, используйте другой кабель, в идеале тот, который, как вы знаете, хорош. Если вы все еще испытываете проблему, переключитесь на другой источник. Если строки продолжают появляться, проблема, скорее всего, внутренняя.

Когда к кристаллам применяются различные количества электрического тока, они растут или сжимаются. Если какой-либо из пикселей в вертикальной строке умер, тогда вся строка будет сплошной черной. Мертвые пиксели не могут быть восстановлены. Если есть белая или мерцающая линия, проблема скорее связана с внутренним подключением от сигнальных процессоров к экрану.

Механическое повреждение шлейфа является типовой проблемой ноутбуков, ведь сам раскладывающийся форм-фактор устройства способствует этому. Также возникновению вертикальной полосы на экране может способствовать плохой контакт в разъемах шлейфа. Последняя причина является наиболее легко устранимой, и с ней вы вполне можете справиться самостоятельно.

Каждый пиксель на экране подключается отдельно через крошечный провод к печатным платам управления сигналами. Полезный способ определить, произошло ли это, заключается в распылении консервированного воздуха вдоль левого и правого краев экрана при просмотре изображения, где появляется вертикальная линия. Если линия исчезнет после распыления холодного воздуха по краям экрана, это, вероятно, проблема склеивания, которая была временно решена путем охлаждения проводов, что улучшает проводимость.

Внутренние соединения и платы

Возможно, что соединение между одной печатной платой и другим компонентом освободилось. Когда стекло повреждается, обломки проникают в слой кристалла или возникает другая проблема с функцией отображения, это приводит к появлению вертикальных линий цвета, когда монитор полностью освещен. Эти линии являются либо постоянными из-за внутреннего сбоя, либо временными из-за сбоев в подключении дисплея.

Трудность состоит в том, что зачастую данная полоса на экране появляется спонтанно, а затем, после того как телевизор достаточно прогреется, исчезает, и экран показывает, как ни в чем не бывало. Иногда полоса не исчезает, но выглядит немного светлее, чем остальное изображение.

Часто мастера определяют неисправность шлейфа путем нажатия на его проблемные области. При этом полоса с экрана может немедленно исчезнуть. Если виновником проблемы стало окисление поврежденных линий, то нажимать следует с еще большим усилием.

Диагональ, зубчатая и горизонтальная и вертикальная линии обычно указывают на повреждение панели. Один набор горизонтальных линий может указывать на повреждение, отказ графической системы или отсутствие внутренних видеокабелей. Если линии нечасты по своему внешнему виду или не видны постоянно, часто возникает проблема с отсутствующим видеокабелем. Поскольку устройства переносятся, удаляются и ударяются, кабели теряются даже в ноутбуках. Ноутбуки построены с корпусом, чтобы поглощать и рассеивать небольшие удары, но даже некоторые удары могут привести к потере кабелей.

Устранить неисправности шлейфа в домашних условиях нелегко. Для этого потребуется приспособление для точного размещения и фиксации шлейфа, приборы увеличения изображения, специальный инструмент и токопроводящая анизотропная пленка для устранения обрывов (на нее заранее нанесены надежно изолированные контактные дорожки). В сервисных центрах для подобной работы используются специальные дорогие устройства-станки.

Даже телевизоры и мониторы, в то время как часто неподвижные, могут по-прежнему иметь свободные кабели, если они не установлены должным образом. Если вы когда-либо открывали свой ноутбук для очистки под клавиатурой, вы могли бы увидеть множество вещей, таких как частицы пищи, волосы или даже пыль. На задней панели мониторов и телевизоров они также содержат серию отверстий или прорезей, которые пыль может втирать в внутренняя работа и проблемы. Регулярная очистка клавиатуры ноутбука и удаление пыли с тыла монитора или телевизора могут значительно продлить срок его службы.

Если окислились SMD-резисторы, то следует взять увеличительное стекло и внимательно рассмотреть места их пайки, чтобы выявить повреждения. Не помешает также проверить сопротивление самих резисторов.

Видеокарта

Второй узел, который отвечает за вывод изображения на экран – видеокарта. Она обрабатывает поступающие данные и формирует картинку. Как и любое устройство она может сгореть или испортиться. Помимо этого, она подвержена нагреву, засорению и другим неприятным явлениям. Диагностика видеокарты заключается в том, чтобы почистить ее от пыли, проверить работу кулера, при необходимости его смазать

Так же важно проверить целостность проводов подключения. Часто причина кроется в них

Случайно задетый ногой системный блок, отошедшие провода из разъема – вот и искажение изображения.

Если это не помогло, все провода целые, карта не греется и не грязная, то повторяем предыдущий пункт. Снимает видеокарту и снова идем в гости к другу. Видеокарта работает. Значит ищем проблему дальше.

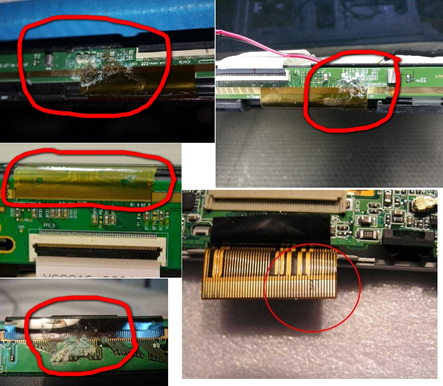

Проблемы со шлейфом матрицы

Одна из проблем появления полос на телевизоре LG — плохое соединение шлейфа матрицы. Причиной этого может стать надлом шлейфа или окисление контактов. Чтобы определить поломку, снимите заднюю крышку телевизора.

Найдите шлейф матрицы и надавите на него. Если дефекты — горизонтальные или вертикальные полосы — пропали с дисплея, значит произошел надлом шлейфа. Исправить неполадку можно самостоятельно, но для этого потребуются навыки работы с техникой и платами.  Первоочередная задача — поиск места поврежденных проводов. В этом может помочь лупа или другое увеличительное стекло.

Когда вы нашли область, где находятся поврежденные контакты шлейфа, понадобится специальный токопроводящий лак. Его нужно нанести на места с дефектами.

Альтернативный способ восстановление контактов — нагрев до определенной температуры. Помните, что перегрев проводов и контактов может усугубить данную неисправность.

Если поврежден весь шлейф матрицы, а не только отдельные проводки, то в этом случае решение проблемы — замена комплектующего на новое. Чтобы избежать появления новых дефектов, лучше выбирать оригинальную деталь от официальных производителей.

Замену шлейфа можно выполнить самостоятельно. При этом, лучше доверить этот процесс профессионалам: работникам сервисных центров. Для замены шлейфа требуется специальное оборудование. Использование подручных инструментом может привести к повреждению контактов или усугублению поломки.

Плохой контакт шлейфа матрицы

Есть вероятность того, что полоски на матрицы могут проявиться из-за нечеткого контакта шлейфа. Эта проблема проявляется в результате неправильной эксплуатации техники или плохой сборки. Эту причину можно определить только после диагностики контакта разъема шлейфа с самим шлейфом матрицы или используя специальные устройства.

Неисправный контакт может быть при условии окислением контактной группы, данную проблему исправить можно счистив лезвием. Определить его довольно просто, будет виден зеленоватый налет, если данная проблема будет большего масштаба, то справиться с ней будет труднее. после того как все вышеперечисленные действия сделаны проверьте мультиметром напряжение на контактной группе.

Устройство экранов телеприемника

Чтобы разобраться, отчего появилась вертикальная либо горизонтальная полоса (или сразу несколько), и как ее убрать, следует ознакомиться с устройством и принципом работы экрана телеприемника. Тогда станут понятны причины, вызвавшие данный эффект. Так, все множество телевизоров можно условно разделить на модели, оснащенные кинескопами, плазменными панелями и жидкокристаллическими (они же ЖК, LED, LCD) матрицами.

Устройство кинескопа

Кинескоп телевизионного приемника — это стеклянная колба, с одной стороны которой расположена одна (для черно-белых телевизоров) или три (для цветных телеприемников) ЭЛТ (электронно-лучевая трубка), а с другой — стеклянный экран, внутренняя сторона которого покрыта фосфоросодержащей смесью. Каждая ЭЛТ испускает «электронный луч», под действием которого часть пикселей на экране начинает светиться. Луч двигается с большой скоростью, обновляя экран с частотой 50 Гц (устаревшие модели) или 100 Гц (современные образцы). Для глаза точки сливаются в строчки, а строчки — в кадр. При этом изображение получается за счет того, что электронный луч изменяет яркость свечения пикселей в зависимости от уровня принимаемого сигнала, из-за чего человек воспринимает изображение, как единое целое.

Формирование изображения на ЖК-матрицах и плазменных панелях

В  жидкокристаллических телевизорах видеоизображение создается за счет встроенного в панель источника света, направленного сквозь ячейки ЖК-матрицы. Каждая ячейка содержит в себе три суб-ячейки, на которые нанесен  соответствующий светофильтр. При прохождении электрического тока через кристалл, последний поворачивается в пространстве, пропуская через себя определенное количество света. При этом от величины поступающего напряжения зависит интенсивность свечения, приходящаяся на единицу изображения. Управляет работой матрицы процессор.

Плазменная панель — это экран, содержащий большое количество расположенных между двумя стеклами индивидуальных ячеек, в которых находится инертный газ, превращающийся в плазму при прохождении электрического тока. При этом плазма начинает излучать ультрафиолетовые лучи, вызывающие свечение люминофора в видимом для глаз спектре. Видеоизображение на экране формируется процессором.

Полосы на экране — что делать?

Качественно выполненный телевизор длительное время служит владельцу, принося ему положительные эмоции. На телевизионном экране любая передача, будь то “Формула-1” или злоключения очередной Изауры, выглядит более ярко по сравнению с монитором компьютера. Огорчения наступают с выходом матрицы из строя или с появлением определенных дефектов изображения.

В этом случае производители таким образом прибегают к очень примитивному решению. Позволяет установить цвет этих неиспользуемых полос, например серый. Таким образом, работают как передающие, так и боковые точки радиовещания, и происходит относительно равномерный износ.

О чем говорит вид полос на экране

При использовании телевизора множество пользователей сталкиваются с появившимися на экране полосами. Эти линии могут быть:

• цветными;
• чёрными или белыми;
• проходить по горизонтали;
• располагать по вертикали;
• быть всё время заметными или периодически исчезать из вида;
• занимать определённый участок экрана;
• загораживать собой весь дисплей устройства.

Если на телевизоре пользователя появилась полоса, которая соответствует одному из виду перечисленных линий, то это явный признак поломки ТВ. Такое разнообразие видов возможных полосок на экране ТВ возникло из-за того, что появление определённых линий на телевизоре зависит от поломки конкретных деталей устройства.

Общие рекомендации

Что делать, если на телевизоре появились полосы? Не паниковать, а провести диагностику.

• Внимательно рассмотреть сами полоски. Определить их цвет, количество, расположение.
• Попробовать дать телевизору остыть. Выключить его из сети. Оставить на 30-60 минут. Проветрить помещение. Включить и проверить, ушли ли неполадки.
• Осмотреть кабель, через который поступает сигнал к телевизору. Почистить мягкой щеткой разъемы, убедиться, что они вставлены правильно.
• Зайти в настройки телевизора. Выставить параметры изображения на заводские.

И если ничего не помогло – лучше всего вызвать мастера или отвезти технику в сервисный центр. Так, ремонт пройдет быстрее и дешевле, чем в попытках самостоятельно перепаять матрицу или заменить шлейф.

Рябит и моргает телевизорЧто делать, если загорелся телевизор

Исправление плохого контакта

На жидкокристаллическом экране появилась полоса в момент включения и не исчезает при автоматической настройке экрана? Подобный дефект возникает из-за разного рода повреждений:

• удары при транспортировке или установке устройства;
• проникновение влаги в (например, во время влажной уборки или при эксплуатации в климате с высокой влажностью);
• ошибки в заводской сборке.

При нарушении порядка сборки, желтая или зеленая полоса возникает в первые дни эксплуатации. Позднее проявление свидетельствует о неаккуратном пользовании техникой.

Отсоедините контакты и посмотрите, нет ли заметных нарушений: заломов в проводе, зеленоватого налёта, расплавленных элементов. Если всё в порядке, подсоедините шлейф заново: возможно, на мониторе появилась вертикальная полоса из-за незначительного отхода соединения.

Цветной налёт счищается небольшим лезвием, без нажима: усилие не должно повредить провод. Глубокое окисление снять в домашних условиях практически невозможно: проще подключить новый шлейф.

На ТВ появляются вертикальные дефектные зоны, а затем исчезают? Проверьте провода на предмет разрыва. Внешняя оболочка часто остаётся неповрежденной; в этом случае проблему определяют с подключенным телевизором. Меняйте положение кабеля и смотрите на результат: если горизонтальная то исчезает, то проявляется, вы нашли источник проблемы.

Возможные причины неполадок

Возникшая вертикальная полоса не обязательно свидетельствует о важных технических неполадках. Вполне возможно причина решается гораздо легче, чем может показаться на первый взгляд. Наиболее элементарные причины поломки заключаются в следующем:

1. Проблема в настройке изображения. Это исправляется использованием автоматической настройки.
2. Проблема в разъемах для кабелей. При достаточно длительной эксплуатации вход для кабеля может быть загрязнен или у него может повредиться один из контактов. Решается это проблема либо очисткой, либо пайкой контактов.
3. Нарушение целостности кабеля. Проблема возникает при частых перегибах кабеля или его разрыве. Неприятность легко решается заменой кабеля. Если возможности замены нет, то, как и в предыдущем случае на помощь пользователю может прийти паяльник.

1. Поломка или нарушение целостности шлейфа соединения матрицы.
2. Нарушения в самой матрице
3. Поломка в одном или нескольких элементах схемы.

При должном желании устранить можно абсолютно любую неисправность. Однако на современных моделях телевизоров покупка новых комплектующих может сравниться со стоимостью нового устройства. Именно поэтому ремонт не всегда целесообразен, особенно если телевизор прослужил достаточно долго. Так как замена деталей не гарантирует качественную работоспособность, а длительный период эксплуатации может привести к новым поломкам, в случае возникновении проблем, следует задуматься о приобретении новой модели.

Если полосы появились внезапно, а ТВ не подвергался механическим воздействиям, можно воспользоваться гарантийным обслуживанием. В случае если срок гарантии еще не истек, это будет самым лучшим выходом из сложившийся ситуации.

В ситуации, когда срок гарантийного обслуживания закончился, а покупка новой техники невозможна, есть несколько советов, как попытаться устранить неполадки собственноручно.

Что делать, если попала влага

Ни для кого не секрет, что любая жидкость может нарушить функционирование электрического прибора. Поэтому появление линий на дисплее вполне может вызвать попадание на устройство влаги. Если такое произошло, то необходимо как можно быстрее просушить устройство.

Прежде всего, необходимо просушить внутреннюю систему устройства, поэтому необходимо открыть корпус телевизора. Сделать это можно следующим образом:

Отключить телевизор от питания электричеством и прочих источников сигнала.
Положить электроприбор таким образом, чтобы устройство оказалось задней панелью сверху. При этом следует обезопасить экран от возможных физических повреждений.
На торцевой части устройства нужно найти все саморезы, которые соединяют корпус устройства с внутренней системой телевизора

Стоит обратить внимание на то, что некоторые из них, скрыты под слоем пластика.
Аккуратно открутить шурупы, запоминая какой из них принадлежат к определённому отверстию, так как некоторые из саморезов могут отучаться размером.
После того как последний шуруп будет откручен не стоит сразу же открывать крышку. Для начала необходимо просмотреть, не соединены ли две части корпуса проводами, чтобы при открывании не вырвать их с корнем.
Если никаких препятствий не существует, то можно приступить к открытию крышки устройства, параллельно помогая себе отсоединять части корпуса дисконтной картой или острым ножом.

После того, как с корпусом телевизора будет покончено, пользователь должен приступить к сушке электрического прибора. Чаще всего гаджеты и прочие устройства, содержащие микросхему, сушат следующим образом:

• просушить при помощи ватных дисков или палочек;
• продуть все детали устройства при помощи фена или пылесоса без насадки на малой мощности;
• использовать спирт на ватном диске, для притягивания жидкости в платах телевизора.

Если пользователю удалось высушить прибор, до того как жидкость навредила внутренней системы ТВ, то линий на экране устройства можно избежать. В противном случае владельцу телевизора придётся заменять повреждённые внутренние детали электроприбора.

Замена шлейфа

В некоторых случаях придется менять весь шлейф матрицы на новый. В первую очередь, необходимо приобрести новую деталь — ее можно заказать в ремонтной мастерской, но перед этим узнать точную модель своего телевизора, год выпуска телевизора или монитора. Поменять неисправный шлейф матрицы можно самостоятельно или в сервисе. При ремонте потребуется некоторый набор инструментов: отвертки или биты PH, PZ, TORX, HEX, SL.

Шлейф соединения находится внутри корпуса, следовательно, его нужно аккуратно разобрать. Необходимо отсоединить крышу, аккуратно открутить все болтики и добраться до самой детали.

Большинство соединений крепятся с помощью специальных разъемов, провода не придется выпаивать. Достаточно надавить на защелку (принцип соединения схожий с кабелями интернета или телефона).

Конструкции телевизоров разных фирм, таких как Samsung (Самсунг), Sony (Сони), Philips (Филипс), могут несколько отличаться, поэтому следует воспользоваться инструкцией, или заказать детализацию сборки на официальном сайте компании.

Возможные причины появления

На экране ТВ-приемника могут появиться горизонтальные и вертикальные полоски, иногда различные дефекты могут указывать на одну поломку — поэтому очень важно как можно подробнее разобраться в том, какие полосы могут встречаться и на какую поломку указывают. Нет такой техники, которая была бы застрахована от выхода из строя каких-либо системных модулей

Даже телевизоры таких всемирно известных производителей, как LG, Samsung и Sony, время от времени ломаются. Вероятную причину поломки можно определить по характеру полос

Нет такой техники, которая была бы застрахована от выхода из строя каких-либо системных модулей. Даже телевизоры таких всемирно известных производителей, как LG, Samsung и Sony, время от времени ломаются. Вероятную причину поломки можно определить по характеру полос.

Расположенная вертикально черная полоска зачастую говорит о наличии перебоев в функционировании матрицы. Причиной такого неприятного явления чаще всего становится резкий скачок напряжения. Однако не нужно торопиться бежать в обслуживающий центр и тем более разбирать телевизор самому. Вполне вероятно, что через пару-тройку дней неисправность исчезнет сама по себе — нужно отключить устройство от питания, а через некоторое время подключить его заново.

Возникновение одной либо нескольких темных или светлых линий проявляются – причина выхода из строя матрицы. В данном случае затягивать с починкой не стоит, поскольку спустя небольшой промежуток времени число полосок будет лишь увеличиваться, а их ширина возрастать. Если нарушена матрица не целиком, то ремонт все равно потребуется масштабный — повреждение обычно устраняют полной заменой блока.

Если на передающем изображение устройстве появились искажения и пошли горизонтально расположенные цветные светодиодные полосы, то это указывает на некорректную работу контактного шлейфа матрицы.

Тонкая белоснежная горизонтальная полоса, которая идет в верхней части экрана, посередине или снизу, обычно возникает вследствие проблем с кадровой разверткой. Причиной такой неисправности обычно бывает короткое замыкание, связанное с резкими колебаниями напряжения. Из-за слишком высокого напряжения контакты начинают плавиться, и микросхема покрывается трещинами.

Самую сложную неисправность представляют собой черные полоски, причем вне зависимости от того, располагаются они горизонтально либо вертикально. Устранение такой полоски требует значительных финансовых вложений. Чаще всего подобный дефект указывает на неисправность дешифратора, потому мастера вынуждены менять матрицу целиком. Если не сделать этого, то постепенно число чёрных полос будет расти, а кроме того, они станут шире, делая невозможным комфортный просмотр телевизионных передач и кинофильмов.

Полоски сверху вниз в сочетании с пятнами различного размера часто возникают из-за попадания внутрь телевизора влаги — в этом случае происходит разрушение матрица плазмы.

Цветные линии аналогичной направленности появляются из-за коррозионных процессов, начавшихся в матрице.

Что можно устранить самостоятельно

Часть из описанных выше проблем вполне по силам решить даже не специалисту в области ремонта телевизоров.

Если появились вертикальные полосы, возможно, причина самая что ни на есть банальная – сбились аппаратные настройки. В этом случае нужно вернуться к дефолтным (заводским) настройкам изображения, используя для этого функционал самого тв-приёмника.

В случае необходимости, провести очистку от пыли и загрязнений разъёмов и корпуса ТВ. Конечно же, нужно избегать механического воздействия на телевизор, оберегать от ударов, падения и перепада температур

Также крайне важно следить, чтобы внутрь не попадала влага, так как это может стать одной из причин окисления контактов шлейфа или других элементов. Поэтому протирать экран и другие элементы телевизора рекомендуется специальными средствами

Окисление может произойти и вследствие заводского брака, и по причине нарушения правил эксплуатации устройства. Если окисление всё же произошло, его необходимо убрать. Сделать это можно с помощью канцелярского ножа или иного тонкого и лёгкого лезвия. При этом нужно действовать очень аккуратно, не допуская сильного давления на контакты.

Почему могут появиться цветные полосы на экране телевизора

• скачками напряжения, способными нарушить функциональность кадровой развёртки или матрицы;
• нарушениями плотности соединения кабеля (антенны);
• сбоем в настройках.

Второй тип включает в себя нарушения в работе непосредственно элементов телеприемника. К этой группе относятся повреждения:

• матрицы и её деталей;
• материнской платы.

Для их устранения потребуются ремонтные работы разной степени сложности.

Возможные дефекты в зависимости от вида полос

Пользователь может определить источник проблемы исходя из цвета и толщины возникших полос.

• Тонкая белая горизонтальная линия – нарушение работы кадровой развёртки. Появляется вследствие скачков напряжения.
• Широкая фиолетовая полоса – поломка контроллера на матрице. Это означает допущенный брак в изделии.
• Узкие чёрные горизонтальные либо вертикальные линии – выход из строя дешифратора. Требует немедленного ремонта, иначе проблема усугубится.
• Разноцветные мерцающие полосы, ряби и искажения — неисправный контакт шлейфа матрицы.
• Тонкая вертикальная линия посередине экрана — сбой матрицы. Может быть вызван перепадами напряжения.
• Одна (или более) полоса одного цвета – выход из строя матрицы. Требует незамедлительного ремонта.

Почему возникают полосы

Монитор является средством для вывода изображения на дисплей. Он тесно связан с разными комплектующими компьютера. Порой разноцветные полоски – это следствие неправильной работы драйвера или сбой из-за вируса. Но программные проблемы редко являются основной причиной. Чаще причина заключается в неверном подключении узлов ПК или негативного влияния одного из них на другой.

Прежде чем начинать диагностику стоит проверить какого рода дефекты на экране. Если картинка просто деформируется или инвертируются цвета, то вероятная причина в драйвере. Его обновление простая задача. Лучше всего качать последнюю версию с сайта производителя. В случае, когда экран делится на полоски или распадается на пиксели, то причина явно в оборудовании, а не в программном обеспечении. Что делать в таком случае знают не все пользователи. Многие винят видеокарту, но вопрос может заключаться не в этом. Отошедшие провода, перегрев, пыль – все это возможные источники появления полос. Поэтому в первую очередь я рекомендую отключить компьютер от сети и начать последовательную диагностику каждого элемента.
