Причины появления вертикальных или горизонтальных полос на экране

Как проверить ТВ самостоятельно

Добраться до элементной базы и плат телевизора можно только после снятия задней панели. Она обычно крепится группой саморезов. Их нужно найти абсолютно все. Часть из них на устройстве, которое никогда не вскрывалось, может быть залита черным компаундом, неотличимым по цвету от пластика задней панели.

После того, как все шурупы выкручены, и крышка начала шевелиться, не стоит торопиться ее убирать. В некоторых моделях телевизоров к этой детали крепятся пучки проводов и даже сигнальные шлейфы. Поэтому рекомендуется вооружиться фонариком и все внимательно проверить, слегка приподняв крышку и осматривая находящееся под ней.

После того, как внутренности телевизора открыты взгляду, стоит провести проверить следующие компоненты.

Крупные чипы на основной материнской плате. Она средняя по размеру. На микросхемах не должно быть трещин и изменений цвета корпуса.

Ножки микросхем и контактные точки. Для осмотра можно вытянуть материнскую и иные платы из защелок и перевернуть. Спайка должна быть сплошной, без трещин и других настораживающих повреждений.

Катушки платы блока питания. На них не должно быть избытка грязи.

Шлейфы. На них не должно быть заломов, видимых повреждений проводников

Не лишним будет обратить внимание на места входа этих элементов в разъемы. Здесь не должно быть грязи и следов окислов.

Затем все детали исследуются в поисках признаках перегрева. Обычно об этом говорят изменения цвета корпуса. В местах нештатного роста температуры образуются желтоватые пятна. Не лишним будет перевернуть все платы и осмотреть состояние их лаковой поверхности. Возникший перегрев также повреждает ее и вызывает изменение цвета.Последними осматриваются конденсаторы. Это электролитические элементы, имеющие форму бочонков разного размера. На их верхней части расположена площадка из фольги с перекрестием. При порче деталей их топ явно вспучивается и становится выпуклым. Нанесенное перекрестие позволяет это ясно увидеть. Если подобные детали обнаружены, их рекомендуется немедленно заменить, самостоятельно или обратившись в сервис.

О чем говорит вид полос на экране

Полосы могут быть следующими:

• Разноцветными, черными, а также белыми;
• Идущими по горизонтали или же вертикали;
• Временами пропадающими;
• Занимающие определенный участок экрана телевизора;
• Загораживающие абсолютно весь экран телевизора.

В случае, если на устройстве появляются различные полосы, то можно не сомневаться в том, что в приборе имеются определенные неполадки. Корень поломки можно выявить, внимательнее рассмотрев возникшие полосы.

Тип полосы	Возможная причина
Мигающие линии по горизонтали, которые могут быть, как различных цветов, так и только одного цвета.	Имеется определенная неполадка в соединении шлейфов электрического прибора с матрицей экрана.
Единственная белая прямая, которая идет по горизонтальной линии телевизора.	Произошла поломка кадровой развертки устройства.
Линии зеленого, красного, а также синего цветов.	В девайсе имеется определённая поломка системы, которая регулирует изображение.
Единственная черная линия, которая может идти в каждом направлении.	Дешифратор, установленный в устройстве, работает неисправно.
Полоски различных цветов, идущие по вертикали на конкретных участках экрана.	Устройство было достаточно сильно повреждено в данном месте.
Полосы по всему периметру устройства, которые могут также быть разноцветными.	Произошла поломка контроллера жидкокристаллического дисплея прибора.
Тоненькая полоса, идущая по вертикали дисплея.	В данном случае имеются проблемы в работе матрицы экрана.

Дополнительные советы

Горизонтальные полосы, ширина которых не превышает 1 сантиметра, могут не только самостоятельно появляться, но и исчезать — в данном случае владельцу TB необходимо понаблюдать за состоянием дисплея в течение 2-3 дней.

Если дефекты экрана не пропадают или появляются снова и снова, причина поломки скрыта в неисправной матрице, ремонт которой лучше поручить квалифицированному специалисту.
Если пользователь наблюдает разноцветные полосы различной ширины, то, вероятно, неисправность связана со шлейфом матрицы, который отошёл от платы Т-con.

Рекомендуется отключить питание, отсоединить от корпуса телевизора заднюю панель и слегка пошевелить соединительный элемент. Затем подать питание.

Если после проведения подобной операции горизонтальные полосы не исчезнут, придётся вызывать телемастера, который проведёт дополнительную диагностику аппарата и посоветует, как убрать артефакты.

Заключение

Теперь мы знаем, почему появляются цветные или белые полосы на экранах телевизоров Samsung, LG и других производителей. Не стоит забывать, что попытки устранить неисправность самостоятельно могут лишь усугубить положение, если владелец устройства не обладает квалификацией в сфере ремонта электроники.

Вертикальная полоса на монитор — как убрать?

Некоторые неполадки, вызывающие появление полос разного цвета на экране монитора, можно устранить самостоятельно.

Драйвера графического адаптера. Если источником являются отсутствующие или неправильно установленные драйвера видеокарты, их необходимо установить. Выполняется это следующим образом:

1. Сначала нужно открыть «Панель управления» и найти в меню «Система».
2. В расположенном слева списке выбрать пункт «Диспетчер устройств».
3. Во вкладке «Видеоадаптеры» нужно найти установленную видеокарту. Возле неё должен стоять жёлтый восклицательный знак, сообщающий о том, что драйвера не работают или не установлены.
4. Если драйвера установлены некорректно, то необходимо их удалить и перезагрузить системный блок.
5. После чего нужно скачать необходимые драйвера с официального сайта изготовителя графического адаптера.
6. После скачивания и инсталляции требуется также снова произвести перезагрузку устройства.

Разрешение экрана. Если виновник — неправильные настройки, то необходимо выставить рекомендуемое разрешение. Для этого необходимо:

1. Находясь на рабочем столе, щёлкнуть правой кнопкой мышки и в появившемся меню выбрать пункт «Параметры экрана».
2. После чего найти «Дополнительные параметры» или «Разрешение экрана» и выставить рекомендуемое системой значение.

• Видеокарта. Сначала необходимо убедиться, что причина в графическом адаптере, для этого его нужно установить в другой системный блок. Если полосы сохраняются, то причина точно в видеокарте. Устройство необходимо внимательно осмотреть на наличие пыли и загрязнений. Если они присутствуют, нужно почистить карту. Если это не помогло, адаптер нужно отнести в мастерскую или купить новую.
• «Материнка». В случае выхода из строя платы, самостоятельно ничего сделать не получится и придётся обратиться за помощью в сервисный центр. Тем могут провести следующие варианты ремонта:

1. Нагревания чипа. Недорогой способ ремонта, однако не даёт гарантии того, что проблема не возникнет вновь.
2. Реболлинг. Вариант подороже, зато даёт почти 100% гарантию, что полосы не появятся спустя какое-то время.
3. Замена чипа. Вариант со 100% успехом и гарантией, однако его редко когда применяют.

Шлейф. Его достаточно трудно отремонтировать самостоятельно, для этого нужны хорошие навыки в паянии, знания в электронике и все необходимые материалы. Поэтому стоит обратиться в ремонтную мастерскую.

Если ни один из вариантов решения не помогает или монитор или системный уже достаточно старые, то целесообразней приобрести новое устройство.

Проверка матрицы монитора

Выше я упоминал о том, что появление полос часто является следствием аппаратной поломки. Но иногда нюансы заключаются в настройке. Для начала следует попробовать сбросить установки монитора до заводских параметров. Сделать это очень просто. На корпусе устройства есть кнопки, которые позволяют поменять гамму, яркость, контрастность. Среди них всегда найдется кнопка сброса до заводских параметров. С ее помощью монитор возвращается к заводским настройкам.

Чтобы понять корректность работы самого монитора не будет лишним провести проверку на целостность матрицы и наличие скрытых заводских дефектов. Такой хитростью часто пользуются продавцы, чтобы продать клиентам услуги. Звучит все хитро и сложно, но фактически делается это легко.

Существует несколько способов:

• использование специальной программы;
• запуск видео;
• средства Microsoft.

Вариант 1 – скачать специальный софт на флешку и запустить его на ПК. Программ масса, они занимают мало место, а пользоваться ими достаточно легко.

Среди популярных утилит:

1. nokia monitor test;
2. eizo monitortest;
3. passmark monitortest.

Эти улитилиты позволят не только выявить битый пиксель, но проверить матрицу на переход цветов, контрастность. В целом проверка заключается в том, чтобы прогнать устройство на заполнение одним цветом. Битый пиксель будет подсвечен другим цветом. Специальные изображения с градацией помогут определить правильно ли выводятся цвета.

Вариант 2 – заходим на youtube и вводим в поиск запрос «тест матрицы». Принцип аналогичный, только не потребуется ничего скачивать. Просто запускаем видео, расширяем на весь экран, убираем все лишние элементы и внимательно смотрим.

Вариант 3 – в настройках ОС есть специальные пункты, которые позволяют настроить под себя рабочий стол. Среди прочего здесь можно выбрать фон. Процесс проверки сводится к тому, чтобы убрать все элементы с рабочего стола, панель задач и последовательно заливать его одним цветом. Иными словами, это вариация первого варианта, только придется немного покопаться в настройках. Я не рекомендую пользоваться таким методом, ведь он самый длительный. Подходит в том случае, если нет интернета и специальных утилит.

Тем, кто все решит обратиться к этому способу, ниже последовательность действий:

• Персонализация – Параметры.
• Фон – Сплошной цвет – Дополнительный цвет.
• Выбрать нужно поочередно белый, серый, черный, зеленый, красный, синий цвета. Именно на них пиксели заметны.
• Возвращаемся к меню Персонализация и заходим в Панель задач.
• Выбираем «Автоматически скрывать панель на рабочем столе». Теперь она самостоятельно будет прятаться за пределы экрана. Чтобы вернуть ее на место достаточно сместить курсор вниз.
• Последний пункт. Кликаем на столе ПКМ и заходим в пункт «Вид». Внизу отмечаем «отображать значки рабочего стола».
• После выполнения этих действий на рабочем столе ничего не останется, кроме выбранного цвета. Действие нужно повторить для каждого из вышеперечисленных цветов.

Стоит понимать, что перечисленный выше софт и способы – это способ найти дефект матрицы. Ремонт в данном случае сводится к замене матрицы. Это дорогое удовольствие и провести его могут в сервисном центре. Рекомендую провести подобную проверку для нового девайса. Сделать это следует в магазине, так как при обнаружении пикселей дома или полос монитор будет сложно поменять быстро. Потребуется проверка качества, а это занимает 21 день. Неприятно купить новый монитор и 3 недели ждать пока его поменяют.

Причины появления полос

1. Перегрев видеокарты. Если вам диагностировали то, что ваш экран начинает рябить полосами из-за перегрева видиокарты. То вашу проблему решит улучшение системы охлаждения вашего ноутбука. Например: подставка с кулерами, чистка старой системы охлаждения или же полная замена на более мощную.
2. Полный выход из строя видеокарты. Чаще всего основная причина также, что и в первой ситуации перегрев, реже попадаются ноутбуки с аппаратным сбоем. В данной ситуции полосы либо появляется еще при запуске операционной системы , либо ваш девайс совсем отказывается работать. Но стоит заметить еще тот факт, что при данного вида поломки на экране появляются широкие белые полосы и они могут быть как горизонтальные,так и вертикальные. Но и от цветных разводов по экрану никто не застрахован. Решить данную проблему не так-то сложно. Ремонт или апгрейд видеокарты помогут, но в ноутбуке самостоятельно заменить карту не так-то просто и не если вы не имеете данных навыков,то лучше отдать в сервисный центр.
3. Выход из строя системной платы. Ситуация анологична как и с поломкой видеокарты. Только полосы — цветные.
4. Выход из строя шлейфа. От системной платы до матрицы ноутбука пролегает шлей, благодаря которому сигнал поступает на экран. Причины поломки могут быть самые разные. Например: плохой контакт в соедении платы и шлейфа, перегорание, перелом, трещины могут вызвать неисправную работу экрана и цветопередачу на матрицу ноутбука, поэтому и появляются полосы.
5. Порча матрицы, выход из строя. Данная полока критична и безвыходна, решение одно полная замена матрицы. Редким исключением бывают случаи, когда переустановка или же обновление видео-драйверов помогает, но надеяться на это не стоит, такой случай может выпасть один на миллион.

Диагностика проблем

Основная задача состоит в том, правильно опряделить причину по которой возникла проблема с передачей изображения и цветопередачей экрана. Но стоит отметить, что полную диагностику причин появления полос на экране возможно произвести только в СЦ на спец.оборудование. Но первоначальное опряделение причины может значительно облегчить решение проблемы и такую диагностику возможно выполнить в домашних условиях.

С помощью дополнительного монитора

Для этого нам понадобиться шнур VGA для подключения ноутбука к монитору.

В итоге мы получим один из двух результатов:

1. На доп. мониторе изображение будет четким (без помех, ряби и разноцветных полос)
2. Изображение не измениться, все будет так же как и на экране вашего устройства.

При первом варианте мы видим, что видеокарта функционирует нормально, сбоев нет и тогда решение проблемы нужно искать в матрице или же шлейфе. При втором варианте мы видим, что имееются проблемы в работе платы и видеокарты. В любом случае без ремонта не обойтись.

Как проверить матрицу на работоспособность?

Для того, чтобы проверить матрицу экрана дома нужно ее немного деформировать.

Постарайтесь как можно более аккуратно продавить экран в месте где наибольше искажено изображение.
После попробуйте немного изогнуть экран в горизонтальной плоскости.
Обязательно обращайте внимание на цвета, контрастность и яркость полос взависимости от ваших воздействий на экран.
Если изменения присутсвуют, то проблемы скрываются либо в шлейфе,либо в матрице.

Когда нужно производить замену матрицы?

Если во время работы с параллельно подключенным монитором, если при деформации матрицы, продавливании поверхности внутрь у вас изменяются такие параметры как цветопередача полос, ичезновение и появление снова.
Полосы проявляются на всех этапах загрузки вашего девайса.
Появилась рябь,широкая белая полоса.( в горизонтальной или же вертикальной оси, неважно)
Появилось избражение в негативе или же цветовая гамма изменила, например: синий заменен на желтый.

Всем понятно, что шлейф очень гибкий т.к экран ноутбука может менять исходное положение (двигаться).

Так вот для того,чтобы убедиться в исправности/неисправности шлейфа нам нужно медленно открыть и закрывать крышку, при это наблюдая за изменениями в работе монитора. Если таковые имеются,то источником полос на экране является шлейф.

Проверка видеокарты

Обратить внимание на видеокарту следует если: экран вашего ноутбука и доп. монитора выводят картинку с разноцветными полосами, а также искажают или дублируют изображение

1. На этапе загрузки Windows появляются разнообразные полосы (вертикальные, горизонтальные, черные, белые ,цветные.)
2. Во время загрузки ОС исчезает изображение.
3. Сильно греется в районе рассположения карты. ( но это может быть и сис. плата)

Проверка системной платы

1. Если после замены шлейфа,матрицы и видеокарты ситуация не изменилась и экран по прежнему покрыт полосами.

Полосы на экране появились после падения iPhone

Наиболее часто встречающаяся причина появления данного дефекта. Выглядит это чаще всего вот так:

Как видите, можно отметить некоторые общие черты — полоски вертикальные и симметричные. Как это исправить?

• Первый и самый лучший вариант — при падении «просто-напросто» отошел шлейф дисплея и теперь он установлен не до конца. Решение — разбираем телефон и вставляем его плотно и до упора. Характерной особенностью данной поломки станет то, что полосы периодически то появляются при использовании (нажатии на экран, нагреве), то пропадают.
• А дальше вариантов масса — от повреждения тачскрина, шлейфа, различных разъемов и до системной платы. Здесь нужно уже не только разбирать устройство, но и смотреть более детально. В сервис — там и пропаяют и почистят и замену сделают.

Программный сбой

При возникновении на экране планшета ряби, полос, неестественного искажения цветов, других видов неадекватного поведения (накладывание нескольких картинок друг на друга и т.д.) причиной может послужить программный сбой. В такой ситуации можно попробовать произвести сброс планшета к заводским настройкам или ещё более радикальный метод — полную перепрошивку.

Нормальная работа планшета с периодическим зависаниями, во время которых проявляются артефакты изображения Из-за плохого охлаждения планшеты могут перегреваться, а в таких условиях видеочип нередко не справляется с возложенными на него обязанностями и на экране планшета могут появиться полосы и рябь. Это чаще всего проявляется в играх, когда начинаются возникать полосы и другие артефакты. В интернете можно найти несколько способов улучшения охлаждения китайского планшета в домашних условиях. Если устройство произведено известной компанией, то лучше всего отнести его в сервисный центр.

Что делать, если изображение на экране сузилось и стало не четким

❶

Проверить разрешение/масштабирование в Windows

Чтобы автоматически открыть в любой версии Windows настройки задания разрешения — нажмите сочетание кнопок Win+R, и используйте команду desk.cpl.

desk.cpl — открыть свойства экрана

Далее обратите внимание на строки:

• Разрешение (в моем примере 1920 x 1080) — крайне желательно установить рекомендуемое значение для вашего монитора (Windows предлагает его автоматически). Также его еще иногда называют «родным» разрешением;
• Масштабирование (в моем примере 175%) — Windows, обычно, автоматически определяем наиболее оптимальный вариант масштабирования. Попробуйте изменить его — при выставлении 100% изображение на мониторе будет наиболее четким (но некоторые элементы могут стать слишком мелкими для восприятия).

Дисплей (параметры Windows 10)

В любом случае, и разрешение, и масштабирование подбирается опытным путем исходя из предпочтений пользователя (ну и характеристик железа, разумеется).

❷

Проверить установлены ли драйвера на видеокарту

Обычно, эта проблема возникает сразу после переустановки ОС Windows (в некоторых случаях при восстановлении ОС, чистке после вирусного заражения, при смене некоторых «железок»).

Чтобы проверить, установлены ли драйвера видеокарты — откройте диспетчер устройств и перейдите во вкладку «Видеоадаптеры». Если драйвер на карту установлен — на значке устройства не будет восклицательного знака (см. пример ниже).

Драйвер на видеокарту установлен (слева), драйвера нет (справа)

Также обратите внимание на трей — рядом с часами должен быть значок видеодрайвера (для входа в панель управления). Если его нет, скорее всего у вас установлена «не полная» версия драйвера (например, тот, который подобрала вам Windows)

См. пример ниже.

2 способа открыть настройки AMD Radeon видеокарты / кликабельно

Кстати, в панели управления видеодрайвером также есть настройки масштабирования. Изменяя оные — можно подстроить размер изображения на экране монитора так, чтобы «картинка» была на всю плоскость (без черных полос). См. пример на скриншоте ниже.

AMD графика — настройки дисплея (масштабирование)

❸

Не сбились ли настройки монитора…?

Обратите внимание на аппаратные настройки самого монитора. В большинстве моделей есть опция по смещению изображения по вертикали/горизонтали (для центровки и калибровки картинки)

Кстати, чаще всего, если сбросить настройки в дефолтные или задействовать «Auto» режим (см. стрелка 3 на фото ниже) — изображение станет корректным, наиболее оптимальным для данной модели устройства.

Настройка монитора — положение по вертикали и горизонтали

Примечание: обычно, кнопки настройки монитора находятся на правой нижней панельке.

❹

Провести диагностику монитора

Если всё вышеперечисленное не дало результатов — рекомендую проверить сам монитор, подключив его к другому ПК/ноутбуку. Возможно, имеет место быть тех. неисправность устройства (кстати, об этом также может свидетельствовать появление различных полос, ряби, постоянное изменение ширины/высоты изображения и т.д.).

Красные полосы (артефакты)

Кстати, обратите также внимание на то, когда появляются различные помехи и искажения: при неисправности монитора — как правило, они будут и при входе в BIOS, и при загрузке ОС, и на рабочем столе, и в играх… Сегодня на этом все..

Сегодня на этом все…

Дополнения, как и всегда, приветствуются

Всего доброго!

Причины появления дефектов на экране

На экранах обычных мониторов и ноутбуков полосы могут появиться по нескольким причинам:

• Выход из строя матрицы, поможет только замена
• Повреждение, излом, плохой контакт шлейфа от матрицы к плате ноутбука
• Неисправная видеокарта. В некоторых случаях возможен ремонт или замена видеокарты
• Неисправность материнской платы, как правило из-за перегрева компонентов

Прогноз неутешительный, практически во всех случаях требуется ремонт в сервисном центре. В домашних условиях можно лишь заменить видеокарту, если она не встроенная, или удалить и переустановить драйвер. Отдельные «левши» и «кулибины» могут попытаться заменить шлейф или матрицу самостоятельно, но стоит учесть ряд нюансов, о которых речь пойдёт ниже. Давайте сначала попробуем на глаз определить истинную причину неисправности ноутбука.

1. Для первоначальной диагностики причины появления полос или пятен нам потребуется обычный монитор, который нужно подключить к ноутбуку по любому интерфейсу: VGA, HDMI, Display Port. Если на мониторе изображение отличное, без полос и артефактов, значит проблема в матрице или шлейфе. Если и на мониторе есть полосы, тогда нужен ремонт/замена видеокарты или материнской платы ноутбука.

2. Проверяем реакцию матрицы на физическое воздействие: пробуем двумя руками, как бы, изогнуть и выкрутить экран, типа как выкручивают тряпки, пробуем слегка надавить пальцем на поверхность экрана. Естественно без фанатизма. Если полосы видоизменяются, значит неисправна матрица или шлейф, что менее вероятно.

3. Смотрим, пропадают полоски, или может меняются, при открывании и закрывании крышки ноута. Пробуем медленно и быстро. Изменения в любую сторону свидетельствуют о неисправности шлейфа матрицы.

4. Полоса может быть рядом битых пикселей, особенно если она разноцветная. Это совершенно другая проблема, изучите пожалуйста отдельную статью.

Далее постараемся визуально определить что именно нуждается в ремонте. Вы можете посмотреть видео и продолжить чтение статьи:

Посмотреть это видео на YouTube

Почему возникают полосы

Монитор является средством для вывода изображения на дисплей. Он тесно связан с разными комплектующими компьютера. Порой разноцветные полоски – это следствие неправильной работы драйвера или сбой из-за вируса. Но программные проблемы редко являются основной причиной. Чаще причина заключается в неверном подключении узлов ПК или негативного влияния одного из них на другой.

Прежде чем начинать диагностику стоит проверить какого рода дефекты на экране. Если картинка просто деформируется или инвертируются цвета, то вероятная причина в драйвере. Его обновление простая задача. Лучше всего качать последнюю версию с сайта производителя. В случае, когда экран делится на полоски или распадается на пиксели, то причина явно в оборудовании, а не в программном обеспечении. Что делать в таком случае знают не все пользователи. Многие винят видеокарту, но вопрос может заключаться не в этом. Отошедшие провода, перегрев, пыль – все это возможные источники появления полос. Поэтому в первую очередь я рекомендую отключить компьютер от сети и начать последовательную диагностику каждого элемента.

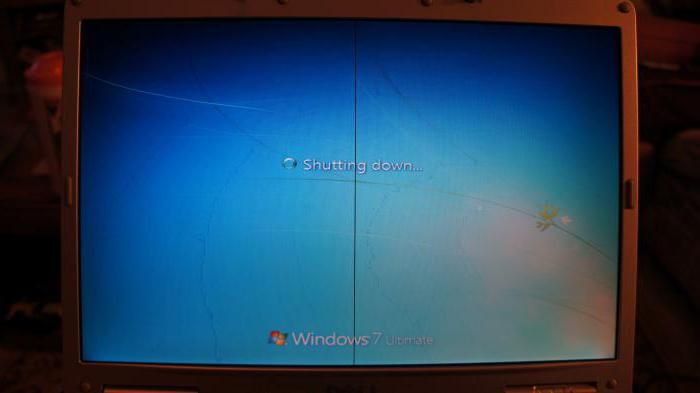

Вертикальная полоса на экране ноутбука

Существует несколько видов дефектов экрана:

• Расположенные вертикально или горизонтально.
• Отображается только половина картинки.
• Присутствует рябь.
• Белые или разноцветные.

Белая вертикальная полоса на мониторе

Появились на мониторе белые полосы? Данный дефект свидетельствует, что в работе матрицы дисплея возникли проблемы. Необходимо аккуратно нажать на поверхность монитора и, если дефект пропал, данную деталь экрана следует заменить. Если они мерцают или едва различимы, то следует осмотреть кабель подключения к системному блоку или сетевой фильтр.

Красная вертикальная полоса на мониторе

Дефект часто имеет периодический характер, то есть возникает время от времени, а не присутствует всё время. Очень часто основание кроется в дефекте контактов шлейфа. В редких эпизодах красные полосы вызываются сгоранием компонентов системы. Если на экране есть пучки красных полосок в виде прямоугольника, то это значит, что кабель запылён или его разъёмы повреждены.

Чёрная вертикальная полоса на мониторе

Данный вид может располагаться в любой части дисплея, иногда даже в центре дисплея. Источником образования дефекта могут быть выход из строя видеоадаптера или его некорректная работа, матрицы или шлейфа. Если причина заключается в матрице, то нужно заменить данный элемент.

Жёлтая вертикальная полоса на мониторе

При образовании дефекта такого цвета, сначала нужно несколько вещей. Сначала экран следует отключить от системного блока и включить в розетку. Исчезновение дефекта свидетельствует, что следует проверить кулера на видеокарте, а также обновить драйвера графического адаптера. Также стоить осмотреть расположенные на адаптере конденсаторы. Если имеется вздутие, нужно заменить неисправную деталь.

Почему появляются горизонтальные полосы

Горизонтальные полосы на телевизионном мониторе являются следствием конкретных проблем. К примеру, причина неширокой белой полосы была обнаружена в кадровой развёртке. Также неисправности могут быть инициированы:

• неполадками в конденсаторах обвязки кадровой микросхемы;
• отсутствием питания в кадровой микросхеме;
• образованием трещин в элементах кадровой развёртки.

Если на экране появились полосы, источником подобной неприятности может быть:

1. Некорректная работа матрицы. В этом случае вы можете наблюдать разноцветные вертикали,
2. Нарушение соединения шлейфа с матрицей. Информаторами служат разнокалиберные горизонтальные полосы.
3. Совершение матрицей ошибки. Характеризуется узкой вертикальной полосой.
4. Сбой дешифратора. Появляются чёрные полосы.
5. Проблема с кадровой развёрткой. Выражается в горизонтали белого цвета.

Если вы наблюдаете хотя бы одну из описанных выше ситуаций, вам следует обратиться в мастерскую.

Причина возникновения на экране неширокой белой вертикальной полосы заключается в единичной ошибке матрицы. Если она вызвана изменением напряжения, то через некоторый промежуток времени демонстрация восстанавливается, и телевизор продолжает работать в нормальном порядке.

Появление одной или нескольких монохромных вертикалей – это следствие неисправности матрицы. От тяжести поломки будет зависеть, обойдётесь ли вы локальным ремонтом или вам придётся заменить всю деталь. Горизонтали разного цвета означают, что произошло частичное или полное отсоединение шлейфа от матрицы. Здесь поможет перепайка контактов.

Неисправность микросхемы

Вначале нужно проверить целостность пайки микросхемы и обвязки. В ней должны отсутствовать трещины. Ведь они могут являться главным источником проблемы. В случае обнаружения хотя бы одной трещинки, выводы детали следует перепаять.

Вторым шагом должен стать просмотр распределения напряжений. В зависимости от конструкционного исполнения напряжение на микросхеме может равняться 9В или 45В. Низкое напряжение требуется для питания предварительного каскада детали, а высоким питается выходной канал.

Питание кадровой развёртки обычно осуществляется от ТДКС. Однако отдельные модели телевизоров напряжением обеспечивает блок питания. Если подводить итог, питание происходит через разрывные резисторы и подается на соответствующие входы. Именно обрыв данных резисторов приводит к транслированию белой полосы. Помимо этого, подобная неполадка может свидетельствовать:

• о проблемах с кадровой микросхемой;
• о присутствии какой-либо нагрузки в кадровой развёртке (КР).

Экран показывает вам горизонтальную полосу? Для исправления неприятности необходимо осмотреть обвязку, выходной канал, питание самой схемы, и отыскать вздутые конденсаторы. Как правило, у них большая емкость – где-то 1-2 тыс. микрофарад. Их надо заменить на новые, хотя допустимо и просто подпаять.

Обрыв кадровых катушек

Белая полоса может возникнуть, когда оборвались кадровые катушки. Подобный вид поломки встречается редко. Справиться с проблемой поможет лишь замена детали.

В чём причина трансляции горизонталей на экране? Если на панели отклоняющей системы вблизи от паек произошло «откисание» выводов, нужно непременно заняться их восстановлением. Заменять элементы не понадобится. У проводов тут довольно большая толщина, да и обрываются они редко. Однако при межвитковом замыкании требуется полная смена катушек. Исправление подобной неисправности обойдётся в копеечку, поскольку в магазине подходящие катушки найти трудно. Мастер обычно вынужден делать их своими руками, а это непросто. Также стоит убедиться в пропаянности катушек у выводов.

Сбои в работе дешифратора

Появление белой полосы на экране может быть указанием на присутствие неполадок в дешифраторе строк (столбцов) на матрице. Такого рода неприятность чаще всего вызывается перепадом напряжения или ударом молнии и требует как можно более быстрого исправления. Если ремонтные работы отложить, есть риск увеличения полоски.

Решением проблемы неисправности дешифратора считается покупка новой матрицы. При этом надо учитывать, что стоит она дорого. Элемент расположен на матрице или на шлейфе, который находится перед ней. Иногда может помочь прогрев места контакта этих двух деталей.

Но не в каждом случае следует спешить заменять матрицу. Порой справиться с неприятностью может помочь:

• замена платы Т-КОН;
• корректировка положения шлейфа матриц.

Другими словами, проблема может быть решена за счёт незначительного оперативного вмешательства.

Причины появления вертикальной полосы на экране телевизора

Обычно она вызвана потерей надежного контакта LCD-матрицы с платой, отвечающей за формирование изображения на экране. При этом контакт может исчезнуть из-за механического повреждения шлейфа или же окисления его контактов. Также могут окислиться элементы поверхностного монтажа (SMD), установленные на шлейфе.

Самая простая проблема для устранения неполадок и исправления — это тот, который включает в себя входной сигнал. Если это не решит проблему, используйте другой кабель, в идеале тот, который, как вы знаете, хорош. Если вы все еще испытываете проблему, переключитесь на другой источник. Если строки продолжают появляться, проблема, скорее всего, внутренняя.

Когда к кристаллам применяются различные количества электрического тока, они растут или сжимаются. Если какой-либо из пикселей в вертикальной строке умер, тогда вся строка будет сплошной черной. Мертвые пиксели не могут быть восстановлены. Если есть белая или мерцающая линия, проблема скорее связана с внутренним подключением от сигнальных процессоров к экрану.

Механическое повреждение шлейфа является типовой проблемой ноутбуков, ведь сам раскладывающийся форм-фактор устройства способствует этому. Также возникновению вертикальной полосы на экране может способствовать плохой контакт в разъемах шлейфа. Последняя причина является наиболее легко устранимой, и с ней вы вполне можете справиться самостоятельно.

Каждый пиксель на экране подключается отдельно через крошечный провод к печатным платам управления сигналами. Полезный способ определить, произошло ли это, заключается в распылении консервированного воздуха вдоль левого и правого краев экрана при просмотре изображения, где появляется вертикальная линия. Если линия исчезнет после распыления холодного воздуха по краям экрана, это, вероятно, проблема склеивания, которая была временно решена путем охлаждения проводов, что улучшает проводимость.

Внутренние соединения и платы

Возможно, что соединение между одной печатной платой и другим компонентом освободилось. Когда стекло повреждается, обломки проникают в слой кристалла или возникает другая проблема с функцией отображения, это приводит к появлению вертикальных линий цвета, когда монитор полностью освещен. Эти линии являются либо постоянными из-за внутреннего сбоя, либо временными из-за сбоев в подключении дисплея.

Трудность состоит в том, что зачастую данная полоса на экране появляется спонтанно, а затем, после того как телевизор достаточно прогреется, исчезает, и экран показывает, как ни в чем не бывало. Иногда полоса не исчезает, но выглядит немного светлее, чем остальное изображение.

Часто мастера определяют неисправность шлейфа путем нажатия на его проблемные области. При этом полоса с экрана может немедленно исчезнуть. Если виновником проблемы стало окисление поврежденных линий, то нажимать следует с еще большим усилием.

Диагональ, зубчатая и горизонтальная и вертикальная линии обычно указывают на повреждение панели. Один набор горизонтальных линий может указывать на повреждение, отказ графической системы или отсутствие внутренних видеокабелей. Если линии нечасты по своему внешнему виду или не видны постоянно, часто возникает проблема с отсутствующим видеокабелем. Поскольку устройства переносятся, удаляются и ударяются, кабели теряются даже в ноутбуках. Ноутбуки построены с корпусом, чтобы поглощать и рассеивать небольшие удары, но даже некоторые удары могут привести к потере кабелей.

Устранить неисправности шлейфа в домашних условиях нелегко. Для этого потребуется приспособление для точного размещения и фиксации шлейфа, приборы увеличения изображения, специальный инструмент и токопроводящая анизотропная пленка для устранения обрывов (на нее заранее нанесены надежно изолированные контактные дорожки). В сервисных центрах для подобной работы используются специальные дорогие устройства-станки.

Даже телевизоры и мониторы, в то время как часто неподвижные, могут по-прежнему иметь свободные кабели, если они не установлены должным образом. Если вы когда-либо открывали свой ноутбук для очистки под клавиатурой, вы могли бы увидеть множество вещей, таких как частицы пищи, волосы или даже пыль. На задней панели мониторов и телевизоров они также содержат серию отверстий или прорезей, которые пыль может втирать в внутренняя работа и проблемы. Регулярная очистка клавиатуры ноутбука и удаление пыли с тыла монитора или телевизора могут значительно продлить срок его службы.

Если окислились SMD-резисторы, то следует взять увеличительное стекло и внимательно рассмотреть места их пайки, чтобы выявить повреждения. Не помешает также проверить сопротивление самих резисторов.
