Как выглядит видеокарта на компьютере и за что она отвечает

Содержание:

Лучшие недорогие видеокарты по соотношению цена/качество

5. GeForce GTX 1050 Ti

GTX 1050 Ti обеспечивает плавную картинку и низкую задержку во всех современных видеоиграх. GTA V на высоких настройках, Full HD разрешении показывает 50 FPS и среднюю температуру в 67 градусов. Fallout 4 можно запустить с ультравысокими настройками, при этом средний FPS составляет 40 FPS. Однако по отзывам пользователей наблюдаются небольшие рывки изображения.

4. GeForce GTX 1060 6GB

Видеокарту GeForce GTX 1060 6GB можно купить в интернет магазине компьютерных комплектующих от 14 000 руб. Модель от Gigabyte, Asus, Palit оснащена усиленной шестифазной системой питания и частотой графического процессора в 1582 МГц. Охлаждение осуществляется кулером с пятью тепловыми трубками и парой вентиляторов в диаметре 96 мм. Компактная видеокарта для компьютера поместится в любой современный системный блок. Объем встроенной видеопамяти составляет 6144 Мб (6 Гб).

GeForce GTX 1060 показывает хорошую производительность в ААА играх и программах для работы с видео. We Happy Few на ультра пресетах в Full HD выдает среднюю частоту кадров 75 FPS, и плавную картинку, при этом температура не поднималась выше 68 градусов. GTX 1060 показывает одно из лучших соотношение цены и качества 2020 года. Модель хорошо зарекомендовала себя в компьютерных играх и сложных программах (редактирование фото, 3D моделирование, видеомонтаж).

3. GeForce GTX 1650 SUPER

Недорогую видеокарту GeForce GTX 1650 SUPER от производителей Gigabyte, Palit, MSI можно купить в онлайн магазине от 10 300 руб. Корпус бренда Palit оснащен алюминиевым радиатором и вентилятором. Шестифазный разъем подойдет к любому блоку питания, небольшие габариты видеокарты для ноутбука и компьютера позволят установить ее в любой системный блок. Модель подойдет для апгрейда старых ПК или сборки нового. Объем видеопамяти GTX 1650 SUPER составляет 4096 Мб (4 Гб).

Тесты российских покупателей демонстрируют хорошие игровые показатели. Red Dead Redemption 2 на максимально возможных настройках, Full HD разрешении выдает в среднем 40 кадров в секунду. Недорогая видеокарта при этом не нагревалась выше 59 градусов. Плавная картинка и комфортная игра наблюдается на ультранастройках в Metro Exodus. Средний FPS составил 60 с максимальной температурой 63 градуса.

2. Radeon RX 590

Если ищете качественную бюджетную видеокарту, производительности которой хватит для всех современных игр, приобретите Radeon RX 590 дешевле 15 000 руб. Модели от GIGABYTE, Sapphire, PowerColor получили 8 Гб видеопамяти с типом GDDR5 и частоту графического процессора 1560 МГц. Видеокарта для компьютера бесшумно работает при низких нагрузках благодаря переходу в пассивный режим охлаждения. Разрядность шины видеопамяти составляет 256 бит.

На максимальных настройках в Full HD разрешении игра Rust показывает качественное изображение и плавную картинку. Частота смена кадров составила в среднем 55 FPS, а температура не поднималась выше 73 градусов. Исходя из тестов пользователей, в ARK: Survival Evolved достичь FPS 60 получилось только на средних пресетах. Видеопамяти Radeon RX 590 достаточно для работы в тяжелых программ видеомонтажа, 3D-графики и моделирования.

1. GeForce GTX 1660

Для тех, кто хочет поиграть в Fortnite: Battle Royale на эпических настройках и не переплачивать, подойдет видеокарта GeForce GTX 1660. Модель создана на базе графического процессора TU116 и показывает отличное соотношение производительности и энергоэффективности. При Full HD разрешении в игре наблюдается средний FPS более 100 кадров, а температура не возрастает выше 67 градусов. Видеокарта бренда GIGABYTE не перегревается благодаря встроенному кулеру с двумя 90 мм вентиляторами и композитной трубке.

Для вывода изображения в GeForce GTX 1660 предусмотрен разъем HDMI и три выхода DisplayPort 1.4. Видеопамяти GDDR5 с объемом 6 Гб хватает для плавной картинки и качественного изображения на максимальных настройках в Shadow of the Tomb Raider (максимальный FPS 60). Качественная видеокарта подойдет для несложного моделирования и программ для дизайнеров, однако для 3D рендеринга стоит поискать более мощную модель. Это первое место в рейтинге хороших графических процессоров по выгодной цене, которые недорого продаются в интернете с доставкой по России.

3D-ускорители

Сам термин 3D-ускоритель формально означает дополнительную плату расширения, выполняющую вспомогательные функции ускорения формирования трехмерной графики. Отображение результата в виде 2D изображения и передача её на монитор не является задачей 3D-ускорителя. В современном понимании 3D-ускорители в виде отдельного устройства практически не встречаются. Почти любая (кроме узкоспециализированных) современная видеокарта, в том числе и современные интегрированные графические адаптеры в составе процессоров и системной логики, выполняют аппаратное ускорение отображения двухмерной и трехмерной графики.

Настоящим прорывом на рынке 3D-ускорителей и видеокарт с аппаратным ускорением 3D-графики стал 1996 год. Именно этот год стал годом массового внедрения и популяризации аппаратной 3D-графики на IBM PC-совместимых компьютерах. В этому году появляются новые графические решения от 3DLabs, Matrox, ATI Technologies, S3, Rendition, Chromatic Research, Number Nine Visual Technology, Trident, PowerVR. И хотя на основе этих графических процессоров в этом году выходит множество как 3D-ускорителей, так и полноценных видеокарт с функций ускорения 3D-графики, главным событием становится выпуск 3D-ускорителей на основе набора чипов 3Dfx Voodoo Graphics. Компания 3dfx Interactive до этого производившая специализированные 3D-ускорители для аркадных автоматов представила набор чипов для рынка IBM PC-совместимых компьютеров. Скорость и качество рендеринга трехмерных сцен выполненных картами Voodoo Graphics были на уровне современных игровых автоматов, и большинство производителей видеокарт начали выпуск 3D-ускорителей на основе набора Voodoo Graphics, а вскоре и большинство производителей компьютерных игр поддержали Voodoo Graphics и выпустили новые игры для IBM PC-совместимых компьютеров с совершенно новым уровнем 3D-графики. Произошел взрыв интереса к 3D-играм и соответственно к 3D-ускорителям.

Память видеокарты

Чтобы подобрать хорошую видеокарту, надо понимать, какая память на нее установлена. Рабочие частоты памяти у них выше, чем частоты оперативной памяти компьютера, потому и пропускная способность передачи данных выше. И здесь важны некоторые относящиеся к памяти характеристики.

Тип и частота видеопамяти

Сегодня на графические карты устанавливают, в основном , память GDDR 5

Частота видеопамяти может различаться, причем для тех, которые выпускаются сегодня, ее необходимо иметь не ниже 5 ГГц. У карт среднего уровня частота памяти равна 7 – 8 ГГц, а что касается топовых – они имеют до 11 ГГц.

Видеопамять можно характеризовать и шириной шины, по которой передаются данные. У игровых карт она имеет значения в интервале от 128 до 384 бит

Внимание! У игровой карты любого уровня шина должна иметь минимальную ширину 128 бит! Причем у видеокарт, относящихся к среднему уровню минимум равен 192 бита, а карты высокого уровня имеют не менее 256 бит

AMD использует в своих видеокартах топового уровня память HBM, имеющую шину шириной 4096 бит, однако с более низкой (1 ГГц) частотой. Тем не менее , за счет ширины шины, пропускная способность все равно остается высокой.

Если на то пошло, можно и не заморачиваться типом, битностью , частотой, вполне хватит информации о пропускной способности, и уж по ней смотреть будет куда проще. Пропускная способность же современных графических карт может находиться в интервале от 80 до 512 Гбит/с. Если она низка , сильно ограничены и возможности процессора видеокарты. Но высокая – чаще всего избыточна, а карты с подобной памятью слишком дороги и не выгодны по соотношению цена/качество . Рекомендуется подбирать видеокарты, имеющие среднюю пропускную способность (224 – 256 Гбит/с ) .

А лучше всего просто брать ту карту, у которой тип памяти наиболее новый на момент покупки. Какое бы там число ни стояло после ” DDR “ .

Сколько нужно видеопамяти

Для выпускаемых в наши дни игр необходимо от 3 – 4 Гб видеопамяти. Так что хороший вариант – от 4 Гб. Однако в продаже имеются и вполне неплохие модели, у которых объем поменьше. К примеру, младшая версия GTX 1060 имеет 3 Гб видеопамяти, но она предпочтительнее, чем, к примеру, GTX 1050 Ti, имеющей 4 Гб, поскольку имеет более мощный видеопроцессор . В то же время следует учитывать, что есть игры, для которых 3 – 4 Гб памяти – это слишком мало, следовательно – рекомендуется заплатить немного больше, но зато купить GTX 1060, у которой есть 6 Гб видеопамяти.

Конечно, лучше выбирать видеокарту с самой большой памятью, но и скорость тоже важна. И между 2 Гб медленной и 1 Гб быстрой обычно стоит выбрать второй вариант… но решать вам.

У мощных графических карт для игр сейчас от 8 Гб видеопамяти. Этого более чем хватает для самых навороченных игр, а если монитор имеет разрешение 4K/UHD (3840Х2160 и выше) – иметь такой объем просто обязательно.

Существует немало игр, для которых хватит 2 Гб видеопамяти, но в некоторых тогда надо ослабить настройки до минимальных, так что такие карты несколько слабоваты . Это уже – максимально бюджетный вариант.

Шина памяти

Термин ” шина памяти ” означает

Сейчас в видеокартах делают шины 64 – 1024 Бит. Обычно – 64, 128, 256, 384 и 512 Бит.

Выбирая видеокарту, следует присмотреться к ее шине. В продаже много графических карт с шиной в 64 Бит. Это плохой вариант: того же самого, но по более низкой цене можно достичь при покупке материнской платы со встроенной видеосистемой.

Для обычного бытового компьютера достаточно карты с шиной 128 Бит, а для игрового нужно не менее 256 Бит.

Ширина шины – один из показателей скорости памяти видеокарты, но не единственный. Тут важна и пропускная способность памяти (ПСП) конкретной видеокарты: она должна быть как можно выше. Узнать ее можно, проведя небольшие математические вычисления.

Отталкиваться здесь необходимо от частоты памяти и разрядности шины. ПСП будет равна X в примере ” (Y*A)/8=X ” , где Y означает ширину шины памяти, а A – частоту.

Разработчики видеокарт

Существуют две крупные конкурирующие компании, разрабатывающие графические карты: nVidia (часто продается под торговой маркой GeForce) и AMD ( ее продукция чаще всего идет под торговой маркой Radeon).

Имеется распространенное мнение, что у nVidia более теснее контакты с разработчиками игр, благодаря чему большая часть игр подходит под карты nVidia, а вот у AMD бывают случаи, когда у нее не получается предотвратить торможение и глюки в части игр. Подобное действительно имело место быть … лет 10 назад. В настоящее время по данному фактору оба производителя сравнялись и степень ” глюкавости ” их драйверов практически идентична и весьма не высока .

Можно даже совсем избавить себя от возможности нарваться на подобную неприятность, если взять за правило не искать драйвера у nVidia или AMD, а скачивать их непосредственно с сайта той компании, которая произвела данную карту ( что AMD, что nVidia продукцию для непосредственной продажи потребителям не производят, но об этом в подробностях чуть позже.) Если компания утверждает, что новых драйверов для данной модели нет, стоит успокоиться и не искать их где-либо еще , даже если nVidia или AMD уверяют в обратном .

Что такое интегрированная видеокарта

Интегрированный – значит собранный воедино, без возможности разъединения. Интегрированные видеокарты раньше встраивались в чипсеты материнских, а теперь — в центральные процессоры. Они не имеют собственной памяти, а используют общую оперативную память. Прежде всего хочу отметить, что  встроенные решения, видеокартой называть в принципе некорректно. И не потому что они медленные, а потому что карточки как таковой нет, это просто набор логики встроенной в центральный процессор, но так уж повелось.

Самая популярная интегрированная видеокарта — Intel HD, хорошо знакома владельцам компактных домашних кинотеатров на базе ПК, и обладателям ноутбуков и нетбуков. У интегрированной графики есть бесспорные преимущества:

цена! стоимость встроенного графического решения в разы меньше, чем дискретной видеокарты
компактность, ведь она вовсе не занимает дополнительное место в компьютере
низкое энергопотребление, что немаловажно для портативных компьютеров
достаточная производительность в офисных приложениях
тишина в работе, поскольку отсутствуют собственные вентиляторы

Наряду с достоинствами, естественно есть недостатки:

  • низкая производительность в 3D-графике
  • качество изображения может хромать
  • использует оперативную память
  • используется общая система охлаждения, поэтому сильнее нагревается процессор

Замечу, что низкая производительность касается новых игр. Всё относительно, ведь на современной встроенной видеокарте можно поиграть в игрушку, которую тянула дорогая внешняя видеокарта несколько лет назад. Современные интегрированные графические решения встроенные в процессоры архитектур Intel Sandy/Ivy Bridge и AMD Fusion могут потягаться с бюджетными видеокартами. Об этом подробнее в статье Какая видеокарта лучше для игр.

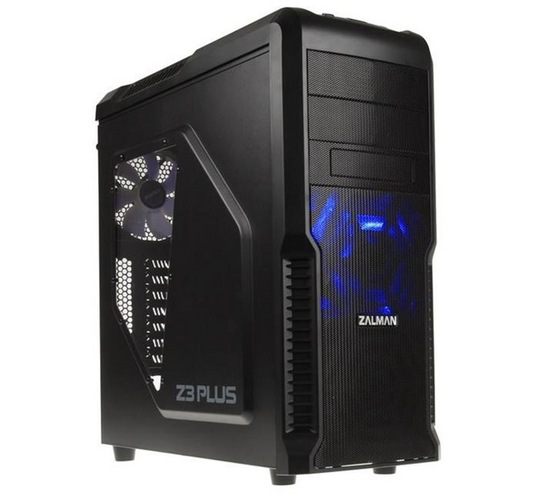

Как найти видеокарту в системном блоке компьютера?

Теперь же попробуем найти физическое расположение видеокарты в компьютере, а точнее – в его системном блоке. Как мы уже говорили, делается это очень просто, главное, чтобы вы имели свободный доступ к системному блоку (кстати, учитывайте это всегда, так как в дальнейшем вам придется искать не только видеоадаптер):

  • Для начала выключите компьютер и отключите его от электросети (вообще, выньте вилку из розетки).
  • Сзади системного блока выньте все кабеля (на Интернет, клавиатуру, мышку, колонки, монитор и так далее). Делайте все аккуратно, и помните, какой кабель для какого разъема предназначен.
  • Расположите системный блок в удобном для вас месте и положите его на бок. Открутите все болты, крепящие боковую крышку и снимите ее.
  • Видеокарта должна располагаться, как правило, в левой нижней области системного блока, когда вы на него смотрите со стороны открытой боковой крышки. Ее трудно не заметить, так как ее размеры не малые, особенно, за счет кулеров (вентиляторов). Вот так она выглядит (необязательно с двумя кулерами).

Видеокарта

Видеокарты встраиваются в материнскую плату через разъем PCI/PCI-E. В такой же разъем можно вставлять, например, звуковую карту.

Если же вы каким-то образом не смогли отыскать видеокарту предложенным способом, то ничего страшного. Возможно кулера на вашем видеоадаптере замаскированы производителем, либо на материнской плате установлены другие устройства, мешающие нормально разглядеть то, что вам нужно.

Вы можете обратить внимание на ту область системного блока, куда подключаются все кабеля, о чем вы должны были помнить по нашему совету выше. Определить видеокарту можно просто по разъему, куда подключается стандартный монитор

Этот разъем выглядит следующим образом (на скриншоте синим цветом):

Разъемы видеокарты

Некоторых пользователей также интересует, как выглядит видеокарта в процессоре компьютера. Это обычный графический процессор (микросхема), которая встроена в процессор компьютера. Трогать и менять ее, конечно же, нельзя. Такой видеоадаптер подходит для просмотра видео, но не потянет крутые современные компьютерные игры. Поэтому, если вы игроман, всегда рассчитывайте на внешний дискретный современный видеоадаптер.

Как правильно выбрать видеокарту для компьютера

Для начала нужно определиться, для каких нужд будет использоваться компьютер:

  • Для офиса и серфинга в интернете (базовые нужды)
  • Для игр (игровой компьютер)
  • Специальные нужды (вычисления на базе GPU, майнинг или монтаж видео)

В случае с первым вариантом, а именно с офисным устройством, стоит выбрать встроенный видеоадаптер — Intel HD (на процессорах Core, Pentium и Celeron серии, например, core i3 6100) и Radeon HD (APU от AMD, например, A10 5700). Для серфинга в интернете, работы в офисных приложениях, просмотра видео (не 4К) данные модели отлично подойдут, при этом не будут сильно нагружать сам процессор компьютера. Даже некоторые старые или слабые игры вполне комфортно будут себя чувствовать на этих чипах.

Если вы хотите выбрать игровой компьютер, тут вариантов намного больше. Игры бывают разные и требования к ним соответствующие:

  • Для простых и не требовательных игр (WoT, Dota2, HS, CS:GO и др.) стоит выбрать базовые решения: Nvidia – 1030, 1050 (1050Ti), AMD – 460, 550, 560.
  • Для ААА игр 2016-2018 года, уже нужно что-то получше. Для комфортной игры на средних настройках подойдут 1050ti (1060 3 Gb) или 560.
  • Для игр в FullHD на максимальных настройках подойдет 1060 (6 Gb). Также, ответом на вопрос «Какую видеокарту выбрать для процессора i5?» будут следующие карточки: 1060 (6 Gb) и 470, 480, 570, 580.
  • Для игр в 2К разрешении со стабильным 60FPS: 1070 (1070Ti) и 480, 580, Vega 56.
  • Чтобы собрать себе действительно PC Master Race: 1080, 1080Ti, Titan X или Titan V для Зеленой сборки и Vega 64 для сборки от AMD.

Данные показания приблизительны и могут меняться в зависимости от испытуемой игры и конфигурации системы в целом.

Если же вы планируете выбрать видеокарту для специальных нужд, необходимо присматриваться к особенностям Ваших требований:

  • Выбирать карту для видеомонтажа необходимо, исходя из сложности производимых работ. В основном, при монтаже и рендере используется мощность Вашего процессора, а уже потом видеоадаптера.
  • При майнинге можно выбрать специальные видеокарты или же использовать устройства, которые показывают наилучшие результаты и производительность, что и делают майнеры. Для настройки и разгона можно воспользоваться утилитой CGMiner. Но учитывая, что в середине 2017 и в начале 2018 года очень возрос спрос на такие карты, на рынке возник дефицит и цены на них запредельные.
  • Также есть профессиональные устройства для специализированных нужд – обучение, Искусственный интеллект, вычисления, проектирование и многое другое. У Nvidia – Quadro серия, у AMD – FirePro.

Разъемы видеокарт

Видеокарты разных производителей могут иметь различные разъемы.

14.1. Внешние разъемы видеокарты

Видеокарты могут иметь различные разъемы для подключения внешних устройств.

VGA (D-SUB) – для подключения старых мониторов и проекторов, уже не встречается на современных видеокартах. Если на вашем мониторе есть только такой разъем, то подключить его к современной видеокарте будет проблематично.

DVI – для подключения старых и многих современных мониторов с аналогичным разъемом. На фото изображен разъем DVI-D, которым оснащаются современные видеокарты и через него идет только цифровой сигнал. На более старых моделях может присутствовать разъем DVI-I, через который также идет аналоговый сигнал.

DisplayPort – для подключения современных мониторов с аналогичным разъемом. Необходим для игровых мониторов с высокой частотой обновления (более 60 Гц).

HDMI – для подключения современных мониторов и телевизоров. По нему так же может передаваться звук.

Желательно, чтобы видеокарта имела все типы современных разъемов (DVI, DisplayPort и HDMI). Учтите, что через некоторое время вам может понадобиться подключить другой монитор или телевизор.

Если у вас монитор, на котором есть только разъем VGA (D-SUB), то его можно подключить к разъему DVI-I на видеокарте через специальный переходник DVI-VGA.

Если на видеокарте нет разъема DVI-I (есть только DVI-D), то подключить монитор через переходник DVI-VGA не получится. В таком случае поможет только конвертер HDMI-VGA, но качество изображения снизится.

14.2. Разъемы дополнительного питания

Игровые видеокарты среднего и высокого класса имеют один или два разъема дополнительного питания PCI-E.

Эти разъемы могут быть 6-контактные (6-pin) и 8-контактные (8-pin). Нужно учитывать, что блок питания так же должен иметь соответствующее количество таких разъемов. Но в принципе для этих целей можно использовать переходник Molex-PCI-E, главное чтобы блок питания был достаточной мощности.

Отсутствие разъема дополнительного питания дает нагрузку на шину питания материнской платы и может снижать стабильность работы видеокарты, поэтому крайне желательно его наличие.

Основные характеристики видеокарт

  • Графический чип (GPU). Это главный процессор видеокарты, он выполняет расчёт выводимого изображения, позволяя освободить от этой операции центральный процессор компьютера или ноутбука. Является основным элементом графической платы, поскольку от него зависят производительность и возможности всего устройства. Современные графические чипы по сложности практически не уступают центральному процессору, а иногда даже превосходят его по количеству транзисторов и по вычислительной мощности.
  • Тактовая частота графического чипа. Оказывает существенное влияние на производительность видеоадаптера: чем выше частота, тем быстрее он работает и тем большее количество тепла выделяет. Поэтому при помощи увеличения рабочей частоты графического процессора можно выполнить разгон видеокарты.
  • Частота видеопамяти. Чем выше данная величина, тем быстрее работает подсистема памяти.
  • Тип видеопамяти. В настоящее время в видеокартах применяется несколько типов оперативной памяти: DDR либо специально разработанная память типа GDDR. Наиболее распространённой является GDDR3.
  • Разрядность шины памяти. Оказывает существенное влияние на пропускную способность памяти и общую производительность видеокарты. Характеризуется количеством бит данных, которые передаются за один цикл. Чем больше разрядность шины памяти, тем выше скорость работы. В недорогих видеокартах разрядность обычно составляет 64 или 128 бит, в дорогостоящих — от 256 бит и выше.
  • Разъёмы. Предназначены для подключения к видеокарте внешних устройств и для вывода на них видеосигнала. Все разъёмы делятся на две основные группы: цифровые и аналоговые. При аналоговом подключении качество изображения сильно зависит от множества факторов. Это часто искажает изображение, поэтому такие разъёмы вытесняются цифровыми интерфейсами.

Наиболее распространены следующие типы разъёмов:

  • DVI — может быть аналоговым, цифровым либо комбинированным, обычно используется только на видеокартах для настольных компьютеров;
  • HDMI — исключительно цифровой интерфейс, используется как на ноутбуках, так и на обычных настольных компьютерах;
  • DisplayPort — исключительно цифровой интерфейс, используется как на ноутбуках, так и на обычных настольных компьютерах, но менее распространен чем HDMI;
  • D-Sub или VGA — аналоговый интерфейс, используется на ноутбуках и настольных компьютерах, в последнее время теряет свою популярность;

Версия DirectX

Видеокарты nVidia 2014 года, видеокарты AMD 2013 года и более старые поддерживают графический интерфейс DirectX 9-11.

В Windows 10 была введена новая версия DirectX 12, которая призвана повысить производительность видеокарт и многоядерных процессоров в современных играх. Но для этого необходима поддержка DirectX 12 видеокартой.

Видеокарты nVidia имеют полноценную поддержку DirectX 12 начиная с серии 9хх (950-980, 1050-1080).

Видеокарты AMD поддерживают DirectX 12 начиная с серии 3хх (360-390, 460-480, 550-580).

Рекомендую приобретать видеокарту с поддержкой DirectX 12.

Зачем нужна видеокарта

Видеокарты являются связующим звеном между пользователем и ПК. Они переносят информацию, обрабатываемую компьютером, на монитор, тем самым способствуя взаимодействию между человеком и ЭВМ. Кроме стандартного вывода изображения, данное устройство выполняет обрабатывающие и вычислительные операции, в некоторых случаях, разгружая этим процессор. Давайте подробнее рассмотрим действие видеокарты в разных условиях.

Основная роль видеокарты

Вы видите изображение на своем мониторе благодаря тому, что видеокарта обработала графические данные, перевела их в видеосигналы и отобразила на экране. Современные видеокарты (GPU) являются автономными устройствами, поэтому разгружают оперативную память и процессор (CPU) от дополнительных операций. Нельзя не отметить, что сейчас графические адаптеры позволяют подключить монитор с помощью различных интерфейсов, поэтому устройства осуществляют преобразование сигнала для активного типа подключения.

Подключение через VGA постепенно устаревает, и если на видеокартах еще встречается этот разъем, то на некоторых моделях мониторов он отсутствует. DVI немного лучше передает изображение, однако неспособен принимать звуковые сигналы, из-за чего уступает подключению через HDMI, который совершенствуется с каждым поколением. Самым прогрессивным считается интерфейс DisplayPort, он похож на HDMI, однако обладает более широким каналом передачи информации. На нашем сайте вы можете ознакомиться со сравнением интерфейсов подключения монитора к видеокарте и выбрать подходящий для себя.

Подробнее:Сравнение DVI и HDMIСравнение HDMI и DisplayPort

Кроме этого стоит обратить внимание на интегрированные графические ускорители. Поскольку они являются частью процессора, то подключение монитора осуществляется только через разъемы на материнской плате

А если вы обладаете дискретной картой, то подключайте экраны только через нее, так вы не будете задействовать встроенное ядро и получите большую производительность.

Роль видеокарты в играх

Многие пользователи приобретают мощные видеокарты исключительно для запуска современных игр. Графический процессор берет на себя выполнение основных операций. Например, для построения видимого игроку кадра происходит просчет видимых объектов, освещения и постобработка с добавлением эффектов и фильтров. Все это ложится на мощности GPU, а CPU выполняет лишь малую часть всего процесса создания изображения.

Из этого и получается, что чем мощнее видеокарта, тем быстрее происходит обработка необходимой визуальной информации. Высокое разрешение, детализация и остальные настройки графики требуют большое количество ресурсов и времени на обработку. Поэтому одним из самых важных параметров при подборе является объем памяти GPU. Более подробно о выборе игровой карты вы можете почитать в нашей статье.

Подробнее: Выбираем подходящую видеокарту для компьютера

Роль видеокарты в программах

Ходят слухи, что для 3D-моделирования в определенных программах необходима специальная видеокарта, например, серии Quadro от Nvidia. Отчасти это правда, производитель специально затачивает серии GPU под специальные задачи, например, серия GTX отлично показывает себя в играх, а специальные вычислительные машины на основе графических процессоров Tesla используются в научных и технических исследованиях.

Однако по факту получается, что видеокарта практически не задействуется в обработке 3D-сцен, моделей и видео. Ее мощности используются преимущественно для генерации изображения в окне проекции редактора — вьюпорте

Если вы занимаетесь монтажем или моделированием, то рекомендуем прежде всего обратить внимание на мощность процессора и объем оперативной памяти

В этой статье мы подробно рассмотрели роль видеокарты в компьютере, рассказали о ее предназначении в играх и специальных программах. Данный компонент выполняет важные действия, благодаря GPU мы получаем красивую картинку в играх и корректное отображение всей визуальной составляющей системы.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Параметры видеокарты

Частота графического процессора (МГц) — тактовая частота ядра, во многом определяет производительность видеосистемы.

Тип видеопамяти (GDDR, GDDR2, GDDR3, GDDR4, GDDR5) — определяет частоту, разрядность шины памяти видеокарты.

Объём видеопамяти (Мб) — чем больше объём, тем большее число кадров способен сформировать графический процессор за короткий промежуток времени.

Частота видеопамяти (МГц) — чем выше частота работы видеопамяти, тем выше общая производительность видеокарты.

Ширина шины видеопамяти — указывает на количество бит (64, 128, 256) информации, передаваемой за такт.

Интерфейс — разъем, для установки видеокарты, на материнской плате (PCI-Express).

Количество поддерживаемых мониторов — одновременное подключение нескольких устройств.

Максимальное разрешение — количество точек, по горизонтали и по вертикали, при построении изображения графическим процессором видеокарты.

Число универсальных процессоров — шейдерные конвейеры, отвечающие за расчет цветов и геометрических структур.

Число текстурных блоков — выполняют выборку и фильтрацию текстур, а также наложение текстур на поверхности геометрических объектов.

Число блоков растеризации — отвечает за финальный этап обработки изображения (сглаживание, фильтрация), а также за запись обработанного изображения в буфер видеокарты.

Версия шейдеров — чем выше версия шейдеров, тем больше у видеокарты возможностей по созданию специальных эффектов.

Поддержка:

  • DirectX — чем старше версия, тем больше набор функций и шире возможности специальных эффектов;
  • OpenGL — данный параметр важен только для специализированного программного обеспечения.

Разъемы видеокарты:

  • D-Sub — 15-контактный, аналоговый, разъем VGA;
  • DVI-I — цифровой разъем с поддержкой аналоговых сигналов, позволяющий подключить монитор через переходник на разъем D-Sub;
  • DVI-D — цифровой разъем в «чистом» виде — не поддерживает аналоговые сигналы;
  • HDMI — разъем для передачи цифрового сигнала высокой четкости (HD);
  • Display Port — используется для передачи видео и аудио в цифровом виде.

Видеодрайвер

Специальное программное обеспечение, поставляемое производителем видеокарты и загружаемое в процессе запуска операционной системы. Видеодрайвер выполняет функции интерфейса между системой с запущенными в ней приложениями и видеоадаптером.

Характеристики

Отзывы

Скидки

Перейти в раздел Маркет

Товар не найден! Сбросьте фильтр или уточните запрос.

Как работают видеокарты?

*Видео может отличаться от тематики статьи

Из чего состоит видеокарта

Сегодня мы рассмотрим именно современные дискретные видеокарты, ведь интегрированные имеют совсем другую комплектацию и, в основном, они встроены в процессор. Дискретный графический адаптер представлен в виде печатной платы, которая вставляется в соответствующий разъем расширения. Все компоненты видеоадаптера расположены на самой плате в определенном порядке. Давайте подробнее разберем все составные части.

Графический процессор

В самом начале нужно поговорить о самой важной детали в видеокарте – GPU (графический процессор). От данного компонента зависит быстродействие и мощность всего устройства

В его функциональность входит обработка команд, связанных с графикой. Графический процессор берет на себя выполнение определенных действий, за счет чего снижается нагрузка на ЦП, освобождая его ресурсы для других целей. Чем современнее видеокарта, тем мощность установленного в ней GPU больше, она может превосходить даже центральный процессор благодаря наличию множества вычислительных блоков.

Видеоконтроллер

За генерацию картинки в памяти отвечает видеоконтроллер. Он посылает команды на цифро-аналоговый преобразователь и проводит обработку команд ЦП. В современной карточке встроенно несколько компонентов: контроллер видеопамяти, внешней и внутренней шины данных. Каждый компонент функционирует независимо друг от друга, позволяя осуществлять одновременное управление экранами дисплеев.

Видеопамять

Для хранения изображений, команд и промежуточных не видимых на экране элементов необходимо определенное количество памяти. Поэтому в каждом графическом адаптере присутствует постоянный объем памяти. Она бывает разных типов, отличающихся по своей скорости работы и частоте. Тип GDDR5 на данный момент является самым популярным, используется во многих современных карточках.

Однако еще стоит учитывать, что помимо встроенной в видеокарту памяти новые устройства задействуют и ОЗУ, установленную в компьютере. Для доступа к ней используется специальный драйвер через шину PCIE и AGP.

Цифро-аналоговый преобразователь

Видеоконтроллер формирует изображение, однако его нужно преобразовать в необходимый сигнал с определенными уровнями цвета. Данный процесс выполняет ЦАП. Он построен в виде четырех блоков, три из которых отвечают за преобразование RGB (красный, зеленый и синий цвет), а последний блок хранит в себе информацию о предстоящей коррекции яркости и гаммы. Один канал работает на 256 уровнях яркости для отдельных цветов, а в сумме ЦАП отображает 16,7 миллионов цветов.

Постоянное запоминающее устройство

ПЗУ хранит в себе необходимые экранные элементы, информацию с BIOS и некоторые системные таблицы. Видеоконтроллер никак не задействуется вместе с постоянным запоминающим устройством, обращение к нему происходит только со стороны ЦП. Именно благодаря хранению информации с BIOS видеокарта запускается и функционирует еще до полной загрузи ОС.

Система охлаждения

Как известно, процессор и графическая карта являются самыми горячими комплектующими компьютера, поэтому для них необходимо охлаждение. Если в случае с ЦП кулер устанавливается отдельно, то в большинство видеокарт вмонтирован радиатор и несколько вентиляторов, что позволяет сохранить относительно низкую температуру при сильных нагрузках. Некоторые мощные современные карточки очень сильно греются, поэтому для их охлаждения используется более мощная водяная система.

Интерфейсы подключения

Современные графические карты оснащены преимущественно по одному разъему HDMI, DVI и Display Port. Данные выводы являются самыми прогрессивными, быстрыми и стабильными. Каждый из этих интерфейсов имеет свои преимущества и недостатки, с чем вы можете подробно ознакомиться в статьях на нашем сайте.

Подробнее:Сравнение HDMI и DisplayPortСравнение DVI и HDMI

В этой статье мы подробно разобрали устройство видеокарты, детально рассмотрели каждый компонент и выяснили его роль в устройстве. Надеемся, что предоставленная информация была полезной и вы смогли узнать что-то новое.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Особенности

Заключение

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
