Как правильно установить вентиляторы в корпус компьютера

Частота вращения и шумность

Единицей измерения этого показателя являются Децибелы (Дб). Его нормой считается предел до 25 Дб в больших моделях и 35 Дб в маленьких. Частота вращения – главный аспект в работе кулера, так как она и создаёт воздушный поток для охлаждения. Но эти два показателя взаимозависимы: чем выше частота, тем выше и уровень шума. Подбирать нужно так, чтобы их соотношение отвечало требованиям системного блока и в то же время не мешало. В среднем соотношение выглядит следующим образом (диаметр – обороты):

• 80 мм. – от 2000 до 2700 оборотов в минуту;
• 90-92 мм. – от 1300 до 2500 оборотов в минуту;
• 120 мм. – от 800 до 1600 оборотов.

Какой стороной ставить вентилятор и где

Сильнее всего в компьютере нагреваются процессор, видеокарта и блок питания. Прочие детали греются существенно меньше.

При покупке процессора следует помнить, что в OEM комплектации поставляется только сам процессор, без кулера. В варианте бокс присутствует и стоковый вентилятор. Иногда базовой модели недостаточно, особенно если вы разгоняете процессор.

Видеокарта оборудована как минимум одним кулером. Сколько их всего будет, зависит от мощности: у производительных моделей их 2 или 3. Дополнительного охлаждения, кроме потока воздуха, не требуется.

БП нагревается не настолько сильно, чтобы ему потребовался еще и дополнительный кулер. Как правило, для охлаждения один пропеллер уже установлен производителем внутри корпуса БП. Потока воздуха для охлаждения вполне достаточно.В современном мощном компьютере для вентиляции корпуса требуется как минимум два кулера — чтобы один из них работал на вдув, а второй на выдув. Не стоит вообще не устанавливать дополнительные пропеллеры: так образуется застой воздуха, и детали внутри корпуса не смогут нормально охлаждаться.

Да, такой компьютер будет довольно шумным, однако будет застрахован от перегрева. По поводу того, нужно ли большое количество кулеров, могу сказать, что для топового компа 4 вполне достаточно. О том, как выбрать вентилятор для корпуса ПК, читайте здесь.

Как понять, что пора проверить работу вентилятора?

Озадачиться установкой нового кулера в корпус ноутбука или системный блок стационарного ПК стоит в следующих случаях:

• Первый признак, который должен вас насторожить — это шумная работа устройства (системного блока, ноутбука). Если кулер не справляется со своими функциями, то элементы внутри больше нагреваются. Служебные программы, которые это контролируют, увеличивают скорость движения лопастей вентилятора. Это вызывает усиление шума.
• Сам корпус больше нагревается, могут зависать программы — особенно это заметно, когда активно работает процессор (во время игр, например). В ноутбуке перегрев может привести к временному отключению, повторное включение происходит только после остывания устройства.
• Такие проблемы могут быть вызваны не только тем, что вентилятор “доживает последние деньки”, но и запыленностью внутри компьютера. Ноутбук желательно отнести специалистам, так как без сноровки трудно его аккуратно разобрать для чистки.

Видеоматериал

Немного о главном

Ни для кого не будет тайной, что все компоненты персонального компьютера имеют свойство нагреваться. Некоторые из этих элементов греются очень сильно. ЦП, ГПУ и материнская плата — самые греющиеся детали внутри системного блока. Именно поэтому каждый пользователь должен позаботиться о правильном охлаждении и качественном отводе тепловых потоков.

Чаще всего в компьютерах применяется воздушное охлаждение, поскольку оно очень практично и дешево. Принцип работы такого механизма очень прост: элементы отдают тепло воздуху вокруг себя, а уже горячий воздух выдувается из корпуса системного блока при помощи вентиляторов. Также довольно-таки часто детали ПК снабжаются элементами теплоотвода (радиаторами).

Важность системы охлаждения просто очевидна, но как правильно установить кулер на процессор и другие компоненты устройства?

Установка дополнительных вентиляторов.

Давайте рассмотрим основные моменты правильной установки корпусных вентиляторов для большинства системных блоков. Здесь мы приведем советы именно для стандартных корпусов, так как у нестандартных расположение вентиляторов столь разнообразно, что описывать их не имеет смысла – все индивидуально. Более того у нестандартных корпусов размеры вентиляторов могут достигать и 30см в диаметре.В корпусе нет дополнительных вентиляторов.Это стандартная компоновка для практически всех компьютеров продаваемых в магазинах. Весь горячий воздух поднимается в верхнюю часть компьютера и за счет вентилятора в блоке питания выходит наружу.

Большим недостатком такого вида охлаждения является то, что весь нагретый воздух проходит через блок питания, нагревая при этом его еще сильнее. И поэтому именно блок питания у таких компьютеров ломается чаще всего. Также весь холодный воздух всасывается не управляемо, а со всех щелей корпуса, что только уменьшает эффективность теплообмена. Еще одним недостатком является разреженность воздуха, получаемая при таком типе охлаждения, что ведет к скапливанию пыли внутри корпуса. Но все же, это в любом случае лучше, чем неправильная установка дополнительных вентиляторов.Один вентилятор на задней стенке корпуса.Такой способ применяется больше от безвыходности, так как в корпусе имеется лишь одно место для установки дополнительного кулера – на задней стенке под блоком питания. Для того чтобы уменьшить количество горячего воздуха проходящего через блок питания устанавливают один вентилятор работающий на «выдув» из корпуса.

Большая часть нагретого воздуха от материнской платы, процессора, видеокарты, жестких дисков выходит через дополнительный вентилятор. А блок питания при этом греется значительно меньше. Также общий поток движущегося воздуха увеличивается. Но разреженность повышается, поэтому пыль скапливаться будет еще сильнее.Дополнительный фронтальный вентилятор в корпусе.Когда в корпусе имеется лишь одно посадочное место на лицевой части корпуса, либо нет возможности включения сразу двух вентиляторов (некуда подключать), то это самый идеальный вариант для вас. Необходимо поставить на «вдув» один вентилятор на фронтальной части корпуса.

Вентилятор нужно установить напротив жестких дисков. А правильнее будет написать, что винчестеры нужно поставить напротив вентилятора. Так холодный входящий воздух будет сразу их обдувать. Такая установка гораздо эффективнее, чем предыдущая. Создается направленный поток воздуха. Уменьшается разрежение внутри компьютера – пыль не задерживается. При питании дополнительных кулеров от материнской платы, снижается общий шум, так как снижаются обороты вентиляторов.Установка двух вентиляторов в корпус.Самый эффективный метод установки вентиляторов для дополнительного охлаждения системного блока. На фронтальной стенке корпуса устанавливается вентилятор на «вдув», а на задней стенке – на «выдув»:

Создается мощный постоянный воздушный и направленный поток. Блок питания работает без перегревов, так как нагретый воздух выводиться вентилятором, установленным под ним

Если установлен блок питания с регулируемыми оборотами вращения вентилятора, то общий шум заметно снизиться, и что более важно давление внутри корпуса выровнится. Пыль не будет оседать

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

• Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он выходит из строя чаще всего.
• В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
• Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
• Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Жидкостные системы охлаждения

Отводят излишнее тепло от процессора посредством контакта с циркулирующей охлаждающей жидкостью.

Главными преимуществами этой схемы по сравнению с воздушным охлаждением являются способность отводить большее количество тепла, меньший размер и более низкий уровень шума. Термоэлектрические или химические схемы охлаждения не дают подобной производительности и КПД. За самые лучшие решения на рынке, традиционно придется отдавать больше монет. Да и не каждый пользователь готов тратить время на периодическое обслуживание системы охлаждения.

Недостатки

Требуется периодическое обслуживаниеНедолговечностьОтсутствие обдува около-сокетного пространстваВысокая стоимость

Как правильно установить вентиляторы для охлаждения корпуса системного блока — вдув и выдув

У стандартных корпусов для сборки компьютера как правило имеется возможность дополнительно оборудовать его тремя или четырьмя вентиляторами (четвёртый крепится спереди системного блока и, в принципе, абсолютно ненужен).

Также у некоторых корпусов прикручена сбоку дополнительное пассивное устройство подачи холодного воздуха к процессору, оно эффективно, если кулер на процессоре подаёт воздух непосредственно на сам процессор. Сейчас многие вентиляторы на хороших кулерах для процессоров ставятся с боку от радиатора, и тогда данная «труба» практически не даст никакого толку.

воздуховод к процессору

Итак, самый главный дополнительный вентилятор рекомендуется поставить на выдув из системного блока под блок питания. Он будет выдувать тёплый воздух из системного блока компьютера и не будет дополнительно нагревать блок питания вашего компьютера.

вентилятор на выдув для задней стенки системного блока

В какую сторону должен дуть вентилятор на радиаторе видеокарты

Кулер (вентилятор) размещенный на процессоре или видеокарте предназначен для локального охлаждения конкретного элемента. Поэтому здесь не учитывается общая циркуляция воздуха в корпусе. Вентилятор на кулере должен продувать воздух через радиатор
, тем самым охлаждая его. То есть вентилятор на кулере процессора должен дуть в сторону процессора (продувать радиатор
!).

На некоторых моделях кулеров вентилятор устанавливается на вынесенный радиатор. В этом случае лучше его ставить так, чтобы воздушный поток направлялся в строну задней стенки корпуса либо вверх в сторону блока питания.

На простых видеокартах кулер вдувает воздух сверху внутрь на радиатор видеокарты. На большинстве мощных видеокарт кулер представляет из себя радиатор и крыльчатку и гонит его по кругу. В этом случае через одну половину радиатора воздух засасывается, а через другую выдувается.

Окружение

Не запихивайте системный блок в какое бы то ни было подобие закрытой коробки. Не доверяйте производителям компьютерной мебели, они ничего не понимают в том, что и для чего делают. Внутренние отсеки в столах выглядят очень удобными, но сравните это с неудобством замены перегревшихся комплектующих. Нет смысла в продумывании системы охлаждения, если в итоге вы поставите компьютер туда, где воздуху некуда будет выходить. Как правило, конструкция стола позволяет убрать заднюю стенку отсека для компьютера – это обычно решает проблему.

Старайтесь не ставить системный блок на ковёр, иначе в корпусе будет быстрее скапливаться пыль и ворс.

Климат в вашей местности тоже стоит учитывать. Если вы живёте в жаркой области, понадобится серьёзнее отнестись к охлаждению, возможно, даже подумать насчёт водяного охлаждения. Если у вас обычно холодно, то воздух в помещении представляет особенную ценность, а значит использовать его следует с умом.

Если вы курите, настоятельно рекомендуется делать это не рядом с компьютером. Пыль и без того вредна для комплектующих, а сигаретный дым порождает худший из возможных видов пыли из-за своей влажности и химического состава. Отмывать такую липкую пыль очень сложно, и в результате электроника выходит из строя быстрее обычного.

Отключение/включение автоматического управления скоростью в BIOS

В зависимости от типа мат.платы, версии и типа её BIOS и других факторов, программа может не работать, если в BIOS включена или выключена регулировка автоматически или на основе заданных шаблонов.

Поэтому, возможно, если Вы сталкиваетесь с проблемами в работе программы и она работает (или не работает), или же Вы хотите доверить управление мат.плате, то может потребоваться включить или выключить встроенную в BIOS систему регулировки. Примерно, в зависимости от версии, это делается так:

Т.е Q-Fan в положении Enable включает автоматическое управление на основе заданных параметров в BIOS, а Disable отключает этот параметр. В зависимости от типа BIOS, как видите на скриншотах выше, этот параметр может находится на разных вкладках и выглядеть по разному. Возможно так же, что требуется переключить CPU Fan Profile с Auto на Manual или наоборот.

К сожалению, невозможно рассмотреть все вариации, но так или иначе, эта вкладка обязательно присутствует в любом компьютере (за исключением, разве что, ноутбуков) и Вы можете её там найти. В частности, не всегда это называется Q-Fan, это может быть что-то вроде CPU Fan Contol, Fan Monitor и аналогичным образом.

В двух словах как-то так. Давайте переходить к послесловию.

Как не нужно ставить кулеры?

Для того чтобы разобраться, уделим немного внимания следующим случаям неверной установки.

Кулер сзади работает на “вдув”

Такое охлаждение не принесет никакого эффекта, поскольку все тепло, которое отдает БП окружающей среде, будет тут же всасываться обратно, да и в нижней части системника воздух вообще не будет двигаться. Такой способ никому не подойдет.

Кулер расположен спереди и работает на “выдув”

Таким методом расположение вы превратите свой компьютер в самый настоящих пылесборник, поскольку внутри корпуса будет очень разреженное давление. Вентиляторы будут работать в режиме перегрузки, а все соседние компоненты жутко перегреваться.

Кулер сзади работает на “вдув”, а спереди — на “выдув”

Такая локация создает замкнутое воздушное кольцо, которое препятствует подъему горячего воздуха. Такими темпами можно добиться только повышенных перегрузок низкого давления внутри, что, опять же, повлияет на чистоту.

Оба компонента работают на “выдув”

Самый опасный режим для работы системы охлаждения. Низкое давление препятствует нормальной работе всех деталей, воздух вообще не циркулируется, что приводит к очень быстрому перегреву.

Как выбрать хороший кулер для компьютера по параметрам (4 важных момента)

Обратите внимание на сокет. При выборе кулера самым первым делом обратите внимание на сокет процессора, то есть, к какой архитектуре он относится

Дело заключается в том, что у каждого процессора есть свое определенное место на материнской плате и тип крепления, а современные стандарты требуют совершенно других крепежей. К примеру, кулер для отдельной ветки процессоров фирмы AMD имеет сокет формата АМ3 и кулер под неё никогда не подойдет к процессору марки INTEL, ровно, как и наоборот. Таких примеров может быть тысяча.

Размер кулера имеет значение! После определения сокета, нужно выбрать самый лучший вариант из целого ряда моделей. Но цена в данном вопросе не является показателем качества. После сокета важным является подобрать размер кулера и его вентилятора. Размер кулера должен быть оптимальным для установки в системный блок. Этот вопрос очень актуален у прошедших модернизацию компьютеров, из-за установленного нового оборудования, может просто не найтись места под большой кулер. Нужно быть бдительными и не ошибиться.

Не забудьте о параметрах вентилятора. Также важным является и размер вентилятора. Например, размер лопастей вентилятора отвечает за количество воздуха, который будет прогоняться. И чем больше такого воздуха, тем для нас лучше. Для простого компьютера, который в основном используется дома, оптимальным вариантом будет размер кулера: 92х92х25 миллиметров. Этот размер будет наиболее подходящим для компьютеров, чья мощность равна среднему показателю. Для более серьезных компьютеров подойдет кулер, вентилятор которого будет равняться размеру 120х120х25 миллиметров. Именно такие размеры позволят прогнать большое количество воздуха, а также быстро и эффективно охладить всю систему.

Скорость вращения кулера для процессора компьютера. Помимо перечисленных выше факторов, отдельного внимания заслуживает параметр — оборотистость. Этот параметр обозначает число полных оборотов лопастей вентилятора. Более современные кулеры самостоятельно регулируют скорость вращения своего вентилятора в зависимости от нагрузки системы. Примером может послужить ситуация простого использования Интернета, тогда скорость вращения вентилятора в кулере равна 1200 оборотов в минуту, но как только у вас появилось желание поиграть или просто запустить тяжелую графическую программу, обороты поднимаются до 2000 и более. Наиболее идеальными считаются показатели работы кулера, начиная от 900 оборотов, заканчивая 2000 оборотов в минуту. А вот при большом размере кулера вообще не стоит опасаться за перегрев, так как его будет просто невозможно достичь, скорее зависнет процессор, чем перегреется система.

Почему нужно брать отдельную систему охлаждения процессора

Для начала хочется немного объяснить, зачем процессору нужно охлаждение и чем плоха та крутилка, что обычно дают в довесок к кристаллу (тобишь к этому самому процессору). Нет, серьезно, без этой части нельзя было никак обойтись, ибо меня крайне часто спрашивают, чем же так плох тот вариант, что идет в комплекте с процессором, ведь, мол, Intel и AMD не дураки и знают что класть в комплект. Я конечно не спорю, что компьютер работает с такой системой охлаждения, но тут таки есть ряд нюансов.

Говоря очень упрощенно, процессор состоит из огромного количества маленьких электрических проводников, каждому из которых нужна энергия. И, как известно из школьного курса физики, энергия из проводника никуда не девается — она переходит из электрической в тепловую.

Учитывая, что в современном процессоре более полумиллиарда транзисторов, вопрос о необходимости охлаждения отпадает сам собой: тепла с них хватит на обогрев небольшого помещения. Самостоятельно рассеять такое количество энергии процессор не может: площадь маловата, да и материалы не те.

Поэтому с каждым кристаллом производители поставляют простенький кулер (в случае, если конечно, Вы покупаете BOX версию процессора, а не OEM). Для работы на стандартных частотах и при нормальной температуре его хватает, но для экстремальных ситуаций (долгий прогрев, т.е например, работа с полновесным процессорозависимым приложением или игрой, высокая температура окружающей среды (лето), разгон и тп) лучше искать модель помощнее.

Дело в том, что под этим самым простеньким, поставляемым в комплекте, кулером, процессор таки ощутимо сильно греется. Нет, температура не достигает критической, но она всё равно стабильно высока, и из-за оной ускоряются некоторые химические процессы, которые непрерывно протекают в кристалле, в результате чего оный, во-первых, может банально быстрее выйти из строя, во-вторых, притормаживает и пропускает такты. Основная проблема и кроется как раз таки в том, что при слабой системе охлаждения у процессора.. ммм.. маленький запас производительности. Посмотрите всякие таблицы результатов в интернете.

Даже в комнате с кондиционером температура кристалла под стандартной крутилкой поднимается до 73 градусов (и это при открытом то стенде, т.е без корпуса). В корпусе же, где по соседству живут жесткие диски, видеокарты, дисководы и тп, воздух может нагреваться под 60 градусов и чем выше эта температура, тем сложнее приходится кулеру, а чем горячее окружающий воздух, тем сильнее падает производительность.

Впрочем, идти в магазин и покупать первый попавшийся кулер тоже не стоит. В мире охлаждения порой устройство за 3000 рублей вполне может оказаться хуже модели за 1000 рублей и виной тому множество факторов, о которых мы сейчас и поговорим.

Как не нужно ставить кулеры в корпус

Правильная установка кулеров – очень важный момент. Если его проигнорировать, можно только усугубить ситуацию. Любой вентилятор, стоящи внутри системного блока, должен помогать воздуху двигаться спереди снизу вверх назад. Для того, чтобы недопустить ошибки, практически все производители обозначают, какой стороной устанавливать кулер (стрелочками показывают направление воздушного потока).

Кулер сзади, который работает на «вдув»

Что будет происходить, если неправильно поставить «задний» кулер, и он будет задувать воздух извне. Во-первых, этот будет тот теплый воздух, который «отдал» системник, значит охлаждения произойдет. Во-вторых, он будет препятствовать движению холодного потока внизу.

Спереди и работает на «выдув»

Эффект от работы такого вентилятора – минусовой, потому что он будет выдувать холодный воздух, который пытается попасть в системник через переднюю панель, что чревато сильнейшим перегревом компонентов. Кроме того, внутри корпуса создастся очень разреженное давление, и вся пыль будет оседать на деталях. А пыль – очень плохой проводник тепла.

Кулер сзади работает на «вдув», а спереди — на «выдув»

Если же вы, в попытках создать идеальную систему охлаждения, поставите неправильно два кулера – сзади на «вдув» и спереди на «выдув» – в корпусе образуется замкнутое воздушное кольцо из горячего воздуха и сильный перегруз элементов из-за нарушенного давления.

Оба компонента работают на «вдув»

В такой способ образуется максимально высокое давление внутри, что создает дополнительную нагрузку на кулеры и им приходится работать «на пределе».

Оба компонента работают на «выдув»

При такой работе вентиляторов, воздух в корпусе перестает циркулировать – прекращается теплообмен, пыль не выдувается и оседает внутри. Также падает давление, что негативно сказывается на работе всех элементов.

Поделиться статьёй, сохранить к себе:

Как узнать размер кулера для корпуса

Если вы знаете как называется модель вашего корпуса, то вы можете узнать размер кулеров на сайте производителя. Для примера возьмем такой популярный корпус как FRACTAL DESIGN Core 2500.

А уже на сайте производителя можно найти детальную информацию обо всех посадочных местах для корпусных кулеров, а также их размер и расположение.

Но, к сожалению, в большинстве случае данный способ не работает. Чаще всего, корпус был куплен давно и информации о нем в интернете нет либо определить производителя и модель корпуса невозможно. В таких ситуациях нужно самостоятельно измерить посадочное место под кулер и определить подходящую модель. Измерять посадочное место проще всего между центрами крепежных отверстий.

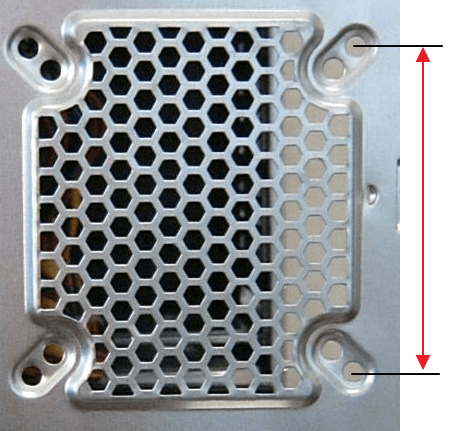

Ниже приводим расстояния между центрами крепежных отверстий для корпусных кулеров популярных размеров.

Расстояние между крепежными отверстиями	Размер кулера
32 мм	40×40 мм
50 мм	60×60 мм
71.5 мм	80×80 мм
82.5 мм	92×92 мм
105 мм	120×120 мм
125 мм	140×140 мм
154 мм 170 мм	200×200 мм
Информация о размерах кулеров взята с сайтов noctua.at и arctic.ac.

Используя данную таблицу можно без труда определить размер кулера, который нужен для вашего корпуса.

Пошаговая инструкция

Теперь расскажем, как установить кулер в системный блок.

Для начала нам понадобятся следующие материалы:

• Новый вентилятор, подходящий к корпусу;
• Отвёртка;
• Винты для установки (продаются в комплекте с системой охлаждения);
• Салфетка для удаления пыли.

Выбор и покупка вентилятора

Разумеется, первый шаг — выбор и покупка вентилятора

Важно подобрать корректный размер, иначе установка будет невозможной. Сделать это можно замерив уже имеющийся охладитель, ознакомившись с инструкцией от корпуса либо замерив слот

Дальше нужно ознакомиться с техническими возможностями — количество оборотов в минуту, потребляемая мощность, производимый шум и тип подключения. Рекомендуется покупать систему охлаждения больших размеров, так как она будет намного эффективнее. Также сюда следует отнести косметические факторы, к примеру, подсветку.

Последний фактор — цена. От имеющегося бюджета зависят доступные компоненты. Рекомендуем ознакомиться с продукцией:

• Deepcool;
• Corsair;
• Cooler Master.

Снятие корпуса

Следующим шагом является «вскрытие» компьютера. Требуется отключить блок питания от сети и зажать кнопку включения — это выведет ток из компонентов. Необходимо, в зависимости от корпуса, открутить болты, держащие крышку, либо использовать специальные защёлки.

Демонтировать надо ту панель, которая находится напротив материнской платы. Обычно такие панели устанавливают в левом боку.

Установка кулера

После того, как открыли корпус, нужно найти вентиляционные отверстия. В зависимости от конструкции, их может быть несколько.

Расположения бывают разные: спереди, сзади, сверху или сбоку. Наличие нескольких отверстий помогает создать более эффективное охлаждение.

Далее ищем разъёмы питания, соответствующие типу подключения вентилятора. Их можно найти на материнской плате. В основном размещают два разъёма со следующими подписями:

• CHA_FAN#;
• SYS_FAN#.

При нехватке разъёмов можно воспользоваться прямым подключением к блоку питания через Molex.

Теперь надо выбрать место для установки. При использовании больше чем одного вентилятора нужно создать эффективный воздушный поток с втягиванием холодного воздуха и выдувом горячего. Чтобы понять, в какую сторону устройство направляет воздушный поток, нужно изучить наличие символов на лопастях или наклейку на лицевой стороне.

• На заднюю панель рекомендуется устанавливать вентиляторы на выдув, так как в таком же режиме работает система охлаждения блока питания;
• На переднюю панель следует устанавливать кулер в режиме вдува. По возможности, можно использовать отсеки для жёстких дисков;
• На боковой панели надо использовать режим выдува;
• На верхней панели рекомендуется устанавливать вентилятор на вдув. Несмотря на то, что горячий воздух поднимается вверх, в корпусе с такой «установкой» уже достаточно выдувных устройств.

Установка кулеров в системном блоке делается с помощью четырёх винтов. Они должны входить в комплект при покупке системы охлаждения. Нужно прочно прикрутить устройство, но при этом не переусердствовать — вдруг его надо будет снять в будущем.

Не забываем проверить наличие помех — лопасти не должны цеплять кабеля. Если есть вероятность, что такое произойдёт, используем специальные стяжки чтобы убрать мешающие компоненты. После установки подключаем кабель для питания к соответствующему разъёму в материнской плате. При использовании блока питания напрямую, нельзя будет вручную отрегулировать скорость вращения. Системе будет работать на полных оборотах.

Последний шаг — закрываем крышку корпуса. Не забываем закрутить каждый болтик и защелкнуть каждое крепление. Не стоит поддаваться иллюзии, что открытый ПК охлаждается лучше. Без крышки не создаётся требуемый поток холодного воздуха, он попросту уходит в сторону.

Проверка работоспособности

Чтобы проверить и настроить установленные компоненты можно воспользоваться специальным ПО или BIOS’ом. Напоминаем, что контроль и мониторинг доступны только при использовании подключения через материнскую плату.

Из доступного ПО можно использовать SpeedFan. С помощью этой программы доступна настройка скорости вращения и контроль температуры устройств.

Что такое кулер для процессора?

С повышением производительности любого CPU резко возрастает выделение тепла. Маломощные ноутбуки или планшеты могут обойтись одними металлическими пластинами для отвода горячего воздуха путем излучения. Для геймерского устройства или приборов, работающих с ресурсоемкими программами, необходим активный кулер. Такой усовершенствованный охладитель для процессора представляет собой систему, основными узлами которой являются радиатор и вентилятор.

https://youtube.com/watch?v=A8KJwdVKTok%250D

Устройство кулера для процессора

Теплоотводящие ребра в данных приспособлениях делают из алюминия или медных сплавов. Система охлаждения для процессора обязательно оснащена вентилятором, винтообразная головка которого при угрозе перегрева приводится во вращение крохотным бесщеточным двигателем. В некоторых моделях помимо простого радиатора для отвода тепловой энергии задействуются трубки с охлаждающей жидкостью. Следует учитывать, что для каждого стандарта процессора используется своя версия кулера.

Основные детали кулера для процессора:

1. ротор с крыльчаткой;
2. корпус;
3. статор;
4. радиатор;
5. плата;
6. датчик Холла;
7. постоянный кольцеобразный магнит.

Принцип работы кулера для процессора

При пассивном охлаждении задействуется только радиатор, который отбирает тепло от крышки CPU и отдает в окружающее пространство. Активный кулер охлаждения процессора дополнительно снижает температуру при помощи прохладного воздуха, являющегося здесь основным хладагентом. В крупных устройствах для переноса тепла задействуют специальные герметичные трубки, в таких моделях даже самые дальние ребра радиаторов участвуют в работе.

Эффективность системы воздушного охлаждения зависит от конструкции радиатора. С увеличением площади теплового контакта передача энергии происходит интенсивнее. Опишем основные способы увеличения площади радиаторов:

1. Установка радиаторов максимально большого размера.
2. Увеличение площади теплоотдачи за счет более густого оребрения. Для уменьшения габаритов радиатора ребра делают максимально тонкими.

Общие правила

Не поддавайтесь соблазну выбрать корпус с наибольшим количеством вентиляторов в надежде на наилучшее охлаждение: как мы скоро узнаем, эффективность и плавность движения воздуха заметно важнее показателя CFM (объём воздушного потока в кубических футах в минуту).

Первым шагом в сборке любого компьютера является выбор корпуса, в котором есть нужные вам вентиляторы и нет ненужных. Неплохой стартовой точкой будет корпус с тремя вертикально расположенными кулерами спереди, поскольку они будут равномерно втягивать воздух по всей поверхности. Однако такое количество кулеров на вдуве приведёт к повышенному давлению воздуха в корпусе (подробнее о давлении читайте в конце статьи). Для выведения накапливающегося тёплого воздуха понадобятся вентиляторы на задней и верхней стенках.

Не покупайте корпус с очевидными помехами для циркуляции воздуха. К примеру, отсеки с быстрым подключением жёстких дисков – это замечательно, но если они требуют вертикальной установки накопителей, это будет серьёзно сдерживать воздушный поток.

Подумайте насчёт модульного блока питания. Возможность отключения лишних проводов сделает системный блок просторнее, а в случае апгрейда можно будет без труда добавить нужные кабели.

Не устанавливайте необязательные комплектующие: вытащите старые PCI-карты, которые уже никогда не пригодятся, дополнительное охлаждение для памяти пусть остаётся в коробке, а несколько старых жёстких дисков можно заменить на один такого же объёма. И бога ради, избавьтесь уже от флоппи-дисковода и привода для дисков.

Массивные воздуховоды на корпусе могут казаться неплохой идеей в теории, но на деле будут скорее мешать движению воздуха, так что отсоедините их, если это возможно.

Вентиляторы на боковых стенках бывают полезны, но чаще создают проблемы. Если они работают со слишком большим CFM, то сделают неэффективными кулеры на видеокарте и процессоре. Они могут вызывать турбулентность в корпусе, затрудняя циркуляцию воздуха, а также приводить к ускоренному накоплению пыли. Использовать боковые кулеры можно только для слабого отведения воздуха, скапливающегося в «мёртвой зоне» под слотами PCIe и PCI. Идеальным выбором для этого будет крупный кулер с небольшой скоростью вращения.

Регулярно проводите чистку корпуса! Скопление пыли представляет серьёзную угрозу для электроники, ведь пыль – это диэлектрик, к тому же, она забивает пути вывода воздуха. Просто откройте корпус в хорошо проветриваемом месте и продуйте его компрессором (еще в продаже можно найти баллончики с сжатым воздухом для продувки) или слегка пройдитесь мягкой кистью. Пылесос не рекомендую, может отломать и засосать что-нибудь нужное. Подобные меры останутся обязательными, по крайней мере до тех пор, пока мы все не перейдём на кулеры с самоочисткой.

Крупные, медленные кулеры обычно гораздо тише и эффективнее, так что по возможности берите их.

Видео: Намертво зависает компьютер(решение)

Итоги
